Жаль, не знаком с этой муфтой, может и она нужна.
Всё-же если правильно понял, то ШИМ нужен в зависимости от инерции?

_________________

@ev3658 , Жень, там похоже муфта подключается в нужные моменты когда есть проскальзывание колес свободной оси, и к тому же с разным усилием за счет разной скважности импульсов на ней. Думаю частота в 200Гц важна, более высокую электромагнит муфты может не отработать.

_________________
РеШН Элька, снежка - конструктор, октябрь 2012г.

Ёжик Баклажан, декабрь 2001г.

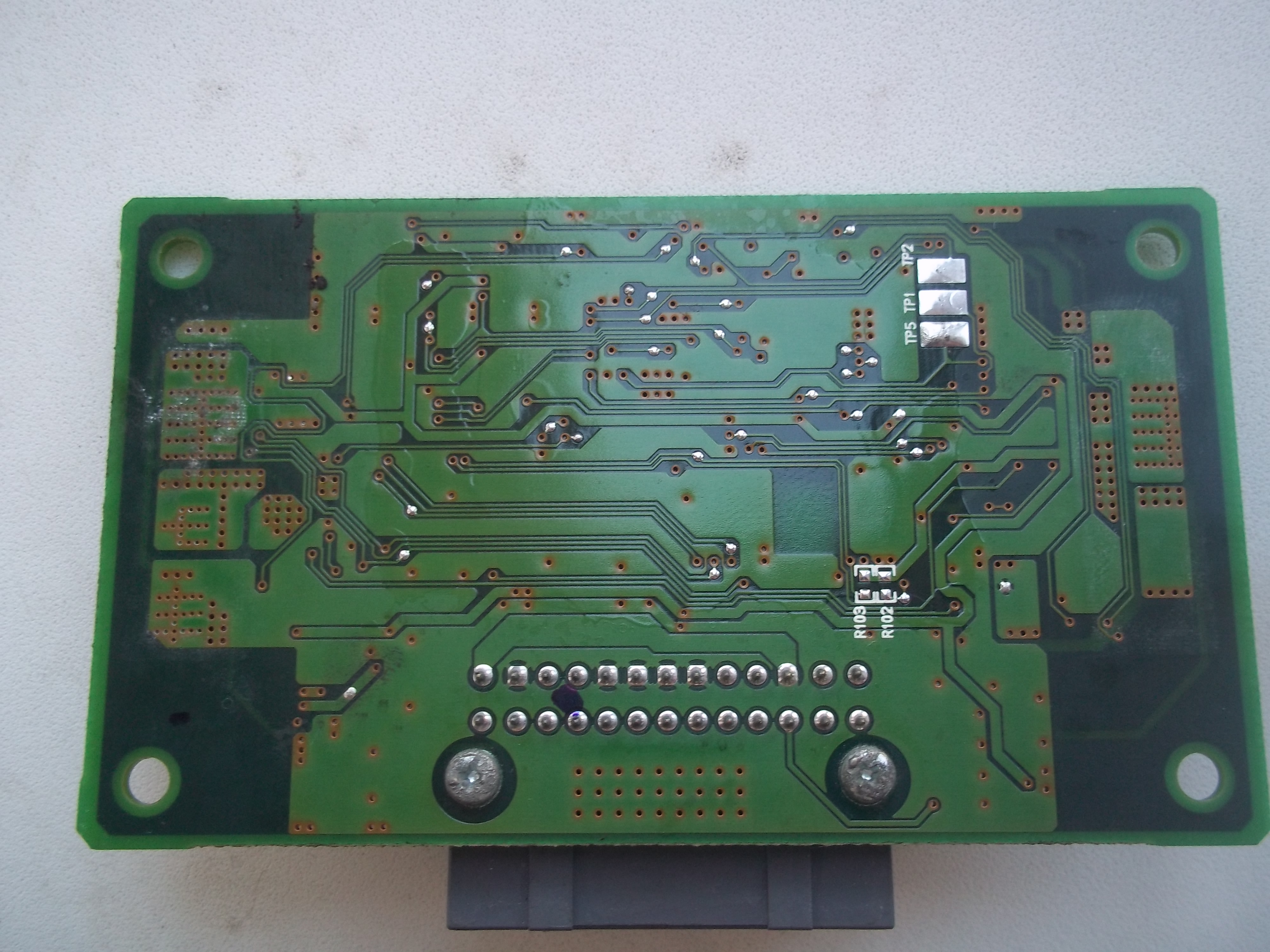

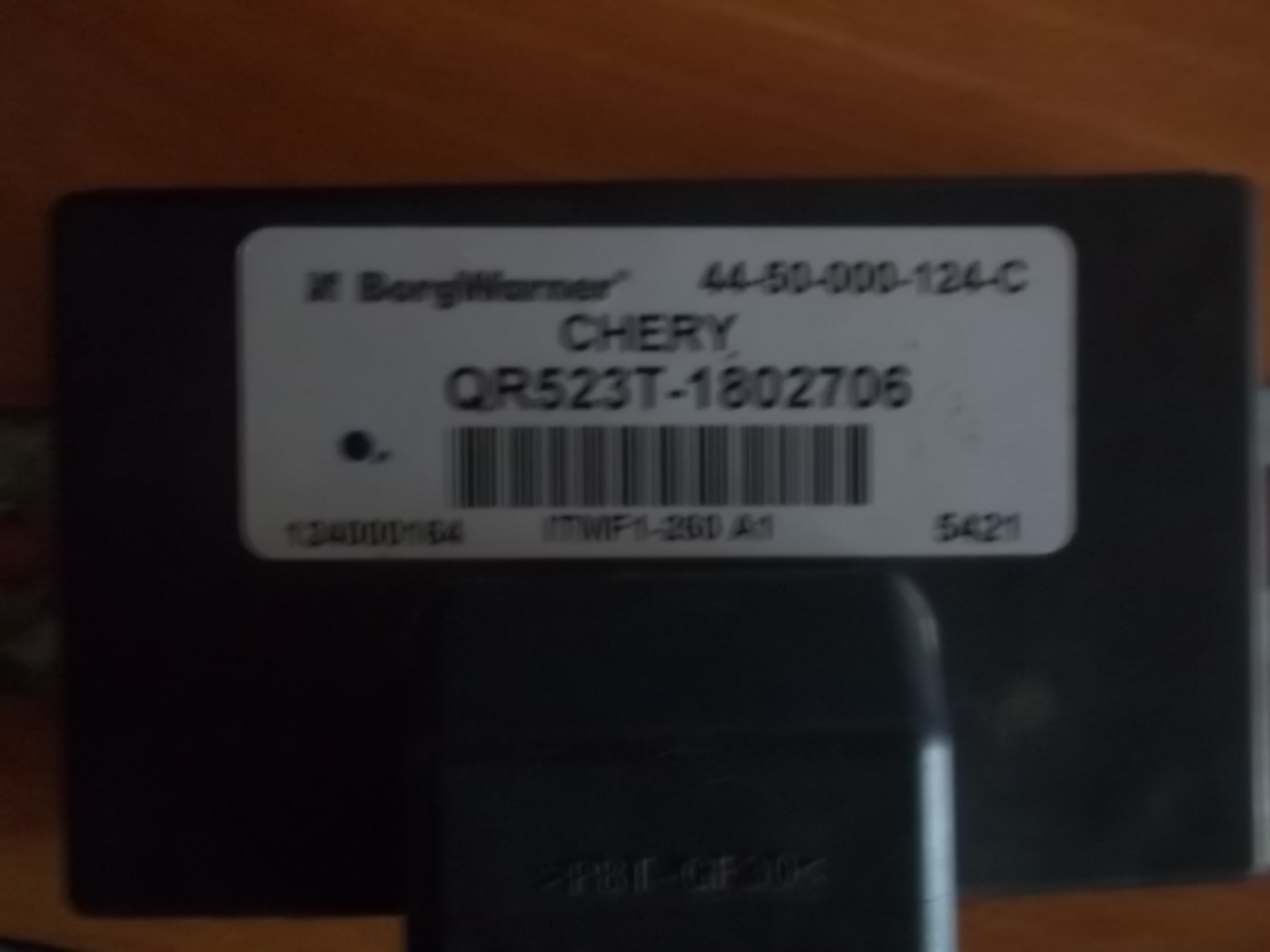

всем прЮвет . [url][URL=https://hostingkartinok.com/show-image.php?id=a45772fb465f1f67b415030ea9593dd7][/url][/url] [url][URL=https://hostingkartinok.com/show-image.php?id=1c0d6236521fa1710759ac5e02591fe3][/url][/url] [url][URL=https://hostingkartinok.com/show-image.php?id=3c5495a869b840010af5b96f8165ffb9][/url][/url]
муфта http://big-e.ru/images/mytuning/4wd/2/P1020380_news2.JPG (фото не мое) аналогичная муфта стоит на спортаж 2 , таксон ...
нет желания ремонтировать блок потому , что : 1. не нашел я человека способного взяться за диагностику блока и запчасти покупать только в китае , доставка пару месяцев и нет гарантий на соответствие/работоспособность . 2. хочу сам управлять полным приводом , без автоматики .
если кто возьмется за ремонт /диагностику на добровольных началах - я только за . у кого открываются ссылки с драйва (давал выше) , что там за шим на 200гц ?
пы.сы. точка от маркера есть на всех (которые я видел) блоках , её смысл неизвестен .

_________________
зелёный шнив 04 г. исай, 215/65/16 лето , 205/75/15 зима , гп 4.1 ...- продана
чери тигго 4х4 чОрний чОрний .... ниваводов бывших не бывает

@Андрюх@760 ,

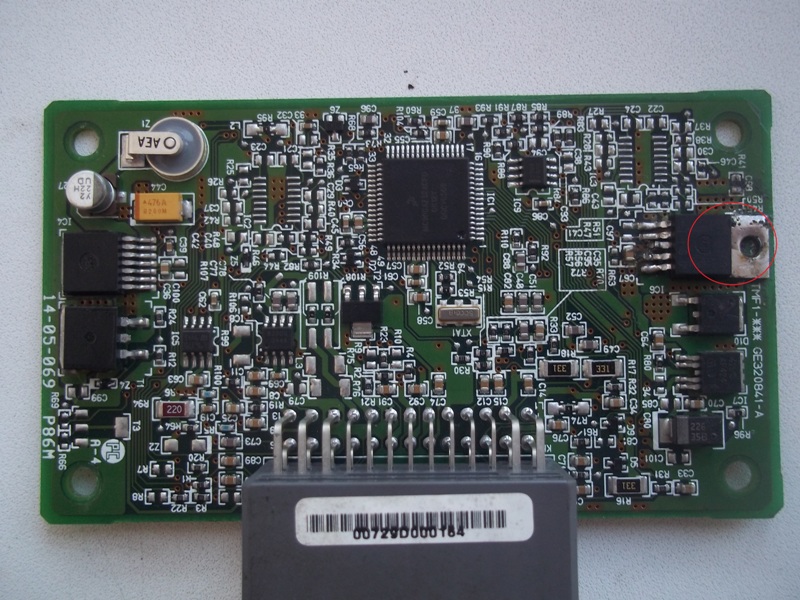

1. вод здесь видно повреждение межслойного перехода, а это как раз с пятой ноги ключа, который является Выходом




@Андрюх@760 ,
2. не понятно зачем корпусом ключа перемкнуто две дорожки


Добавлено спустя 30 минут 5 секунд:

Ростов на Дону

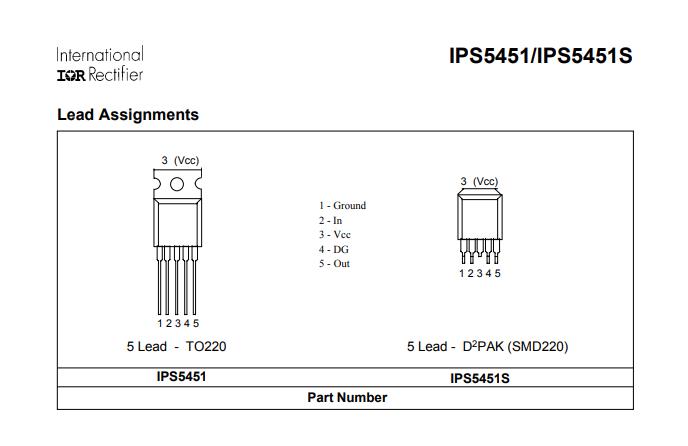

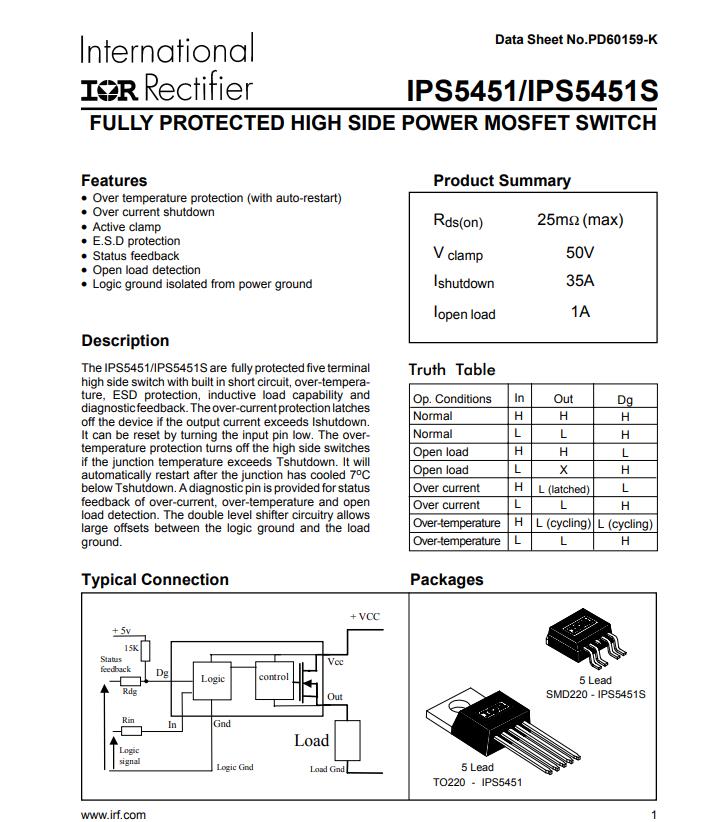

https://www.chipdip.ru/product/ips5451s
https://www.chipdip.ru/product/bts441tg

_________________
RS0Y5-42-02D

Теперь всё понятно. Возможно муфта соединена на корпус и требует подачи плюса, а значит китайские модули могут не подойти.

_________________

@oapv , я сам не паял , отдавал электрику ....
@ev3658 , на муфту приходит + и - .
у кого открывается ссылка на али в первом коменте вот здесь https://www.drive2.ru/b/477781234051711224/?page=0#comments , что там за шим ? у меня эта ссылка не открывается .

_________________
зелёный шнив 04 г. исай, 215/65/16 лето , 205/75/15 зима , гп 4.1 ...- продана
чери тигго 4х4 чОрний чОрний .... ниваводов бывших не бывает

https://aliexpress.ru/item/32509195354.html?af=2679416&cv=31357817&cn=45q7egekwd88ov6e1l1m8d9x6l29xsc6&dp=v5_45q7egekwd88ov6e1l1m8d9x6l29xsc6&utm_source=epn&utm_medium=cpa&utm_campaign=2679416&utm_content=31357817&afref=&aff_platform=api&sk=3Ep3PWlK&aff_trace_key=fbedf5758b2b4a2d983f3b7721b76850-1584552332376-03149-3Ep3PWlK&terminal_id=0eb68064a806447580804fee656ca4a4&aff_request_id=fbedf5758b2b4a2d983f3b7721b76850-1584552332376-03149-3Ep3PWlK

Добавлено спустя 55 секунд:
руки ему оторвать за такую пайку! лучше б в мастерскую по ремонту радиоаппаратуры или сотовых телефонов обратился бы

_________________
RS0Y5-42-02D

такой шим пойдет ? в критерии укладывается

_________________
зелёный шнив 04 г. исай, 215/65/16 лето , 205/75/15 зима , гп 4.1 ...- продана
чери тигго 4х4 чОрний чОрний .... ниваводов бывших не бывает

если ты собираешься управлять муфтой вручную, то тебе подойдет любой ШИМ

Добавлено спустя 46 секунд:
@Андрюх@760 , блок сможешь мне отправить?

_________________
RS0Y5-42-02D

В том виде в каком он продается вряд ли подойдет. Подходит только частота. тНо чтобы понять можно ли это устройство доработать под твои требования, нужно взглянуть на его схему, что крайне проблематично. Или получить его на опыты.
Можно попробовать собрать модулятор на NE555 с ключем на мосфете, но у меня опыта на такой низкой частоте нет, нужны опыты.

Добавлено спустя 3 минуты 52 секунды:

Если просто включать, выключать муфту, то зачем вообще шим нужен? Подавай на нее постоянку через тумблер и всего делов.
