И в чем охрененная практическая полезность данной конструкции? Я не себе, брат спрашивает.. (с)

_________________


Пионерский Заплыв - 2023

@Alex_MAN , пример самого простого применения - это проверить работает ли какой-нибудь радиопульт (аппарат) на излучение. 20 лет назад радиотрубки от домашних телефонных аппаратов проверяли. Бывают случаи, когда радиожучок ищут (камеру или микрофон), я косвенно сталкивался с такими... Но здесь в антенне нужна какая то направленность, наверное...

Не всё детектирует. Устройство СВЧ, построено на логарифмическом детекторе до 10гГц, схематично до 8гГц, а в моём рукопопстве на FR4 5гГц. принимает.
Лишних фонов нет, даже 800мГц мало влияет.

Пульт от машины - пол метра.
Иммобилайзер - рядом с рулём.
Базовую станцию 4-5G - 100-200м. (луч)
Wi-Fi 2,4гГц - 50-100м. (в городе по прямой)
Wi-Fi 5гГц. - 50м. (в городе по прямой)
Передача пакетов хорошо сигнализируется как и начало связи в 2-4G.
Блютуз самый громкий.
P:S: Могу создать кому надо за 10т.р. (месяц ещё ждать будете )


Можно понять как покрутить антенны роутера, чтоб луч попал туда куда надо.

Поможет изучить и исследовать физику радио волн, их особенность и в целом всё что через вас проходит и от вас отражается в 0,8-5гГц.
Так-же можно наблюдать, детектировать, различать и изучать поведение устройств в радио эфире.
Контроль радио пространства до 5-8гГц.


Пеленгатор получить не выйдет. Детектор вполне чувствительный, лучи в СВЧ диапазоне как лазеры отражаются от поверхности. Но обнаружить наличие ещё та уникальность технологии.



Врят-ли кто на форуме способен проанализировать квартирное радио излучение в диапазоне до 5гГц. СВЧ устройства безумно дорогие.
К примеру дешёвые SDR приёмники ограничены 1-2гГц, чуть по дороже до 4гГц, дальше уже космические суммы...

У меня всё проще, можно приправить микроконтроллером и сделать версию с индикацией.

Вид конечно жесть, я старался в основном конструктивно и хоть как-то технически.

Сопло 0,2 и люфтовый 3D принтер из поликарбоната.
Плата встала в корпус, для звука использовал регуляторы на плату. Ручку не могу сделать, точность принтера не позволяет

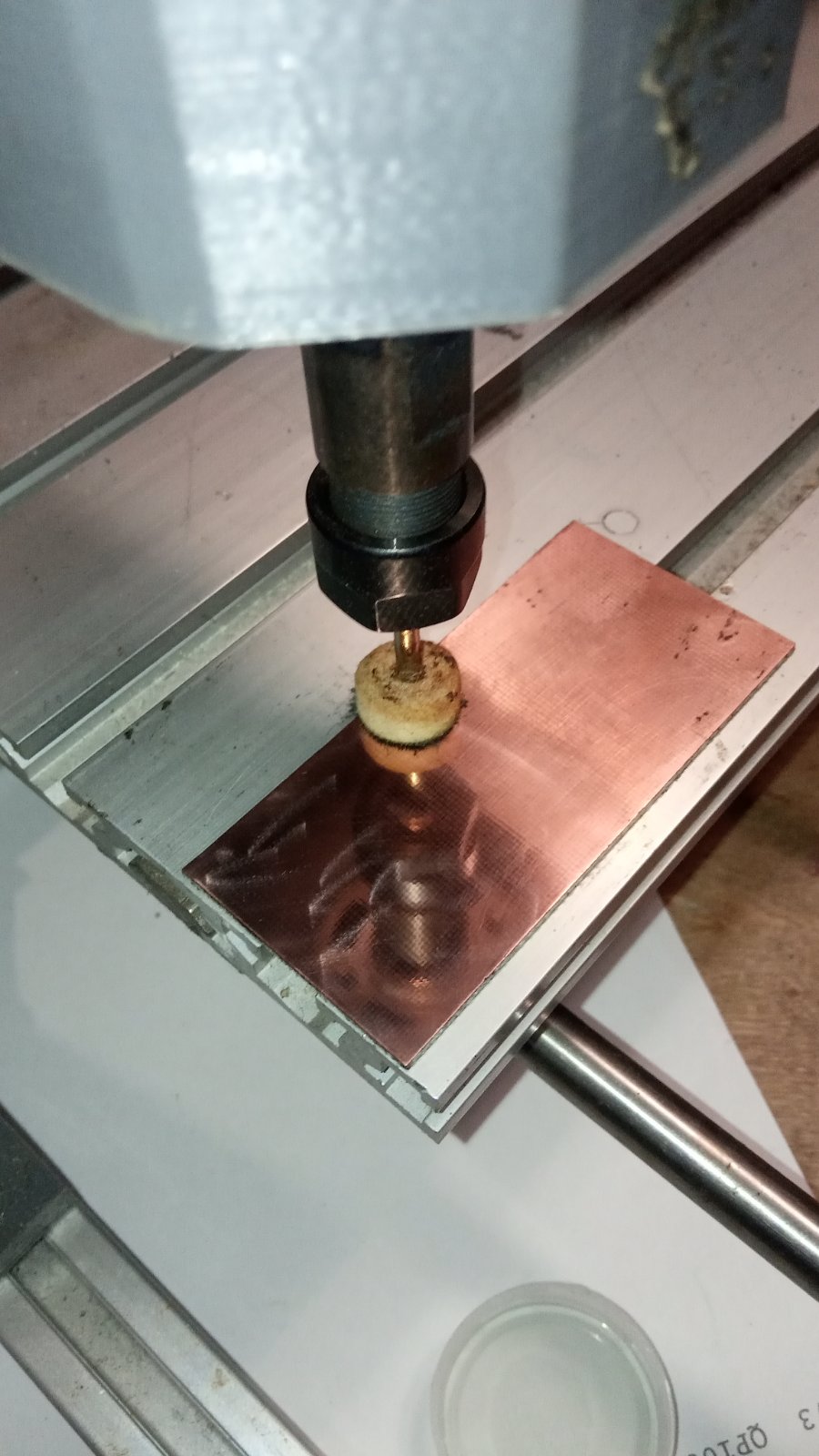

Антенны смысла небыло делать, разве что текстолит поменять, но его нет нигде для СВЧ. То что есть на "Радио рынке" в дрынь зачуханный, ч Чип&Дип тоже нет. Платы СВЧ требуют определённую шероховатость, а там трындец, борозды по всей поверхности

Полировать пробовал

Прототип реально обошелся в 18т.р. + 10т.р. на закупку запасных элементов

Передаю на днях в Ростех или куда нибудь, на разное исследование. Батареи хватает на 4-5 часов и более.

_________________

Да, закупил горсть деталей, проверил, удивился и создал ))) Чей простейший усилитель + выход логарифмического СВЧ детектора с фильтром = осязание

Антенну готовую проще, самоделки пробовал, но проще отодрать готовую антенну от любой мобилы или роутера. Хотя вот 5гГц это уже сложно.

В любом случае это не приёмник))), а детектор. Он как-бы фиксирует смену полярности на входе, пропускает через фильтры и получается результат.
Я чуть позже поделюсь наработками, просто ещё проект не закрыт и на исследование отправляю единственный образец.
Микросхема AD8317 доступна из китая, ждать долго...

Кто хочет подобное собрать, вот, готовое: https://aliexpress.ru/popular/ad8317.html

_________________

Наичудейснейшая штука!!!!

Вот бы на сборах в Иваново проверить))) Я ведь там вообще даже GSM не ощущал! Палкой ловил связь ))))




По любому бы фонили СВЧ устройства!!!! Я бы как МЧС ходил с детектором ))))

_________________

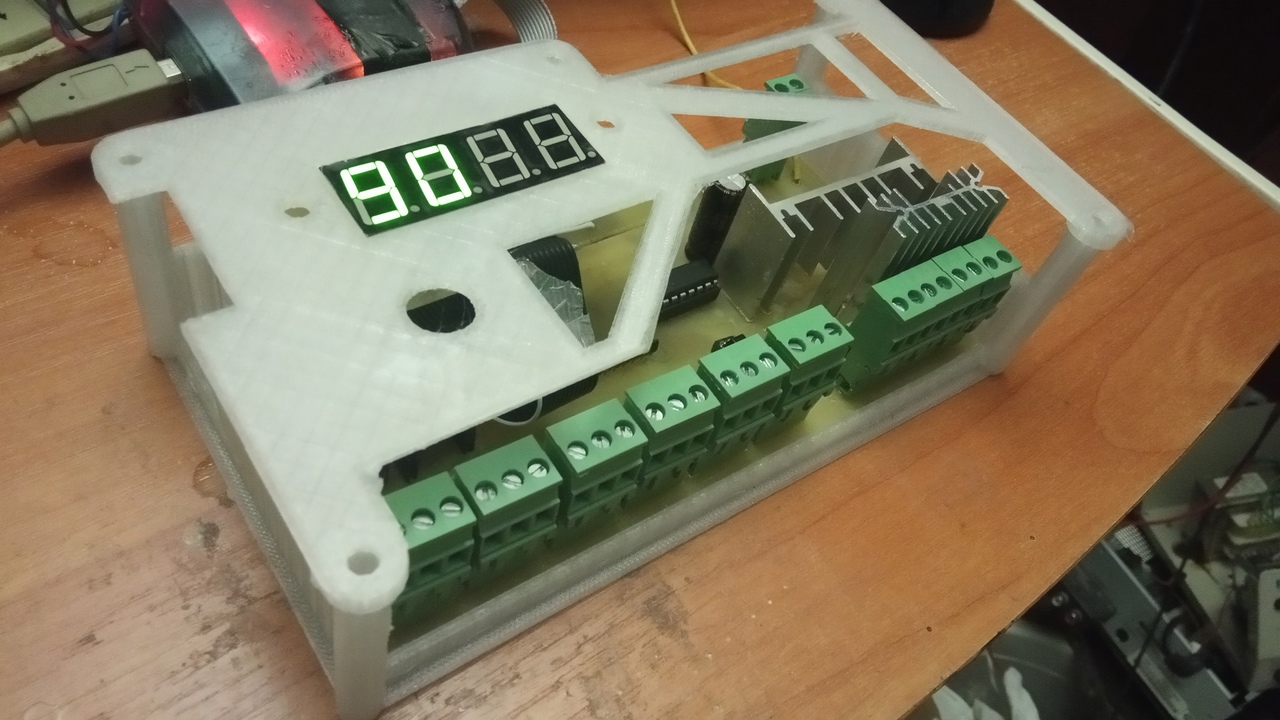

Простой аппарат для линейной сварки.
В процессе.

В качестве привода шаговый мотор. Задатчик скорости по алгоритму.
Педаль для запуска процесса и отвода. Скорость подачи корректируется кнопками на ходу.

Упрощённый вариант на сегмене без лишних интерфейсов для условий дикой пльсации.
Пришлось линейные стабилизаторы использовать. Питание 12-24в.

1.Включение клапана продувки перед поджигом;
2.Управление поджигом;
3.Дистанция от концевика до концевика или концевик + заданная длина;
4.Короткий диапазон корректировки скорости шагового мотора в процессе работы;
5.Сегментный индикатор на 4 разряда, микроконтроллер Atmega16.
6. Шесть входов с оптронами и 4 выхода по 0,5-1А.
7.Драйвер шагового мотора DRV8825 с аппаратным делением шага.

Настройка шагового двигателя простая: запаиваете перемычки деления шагового мотора, а после вносите параметры в систему.
Всё остальное на уровне включил и выключил.

Добавлено спустя 27 минут 13 секунд:
Блин! Шаманство неипомерное!!!
В какой величине принято понимать под скоростью сварки? В мм/мину, см/минуту, в метрах в час?

_________________

@ev3658 , силовая часть из чего?

Не знаю. Знаю что поджиг дуги и клапан СО2 регулируется с устройства.
Электрод 1.5мм, металл нержавейка 0,5мм., а по скорости весь мозг вынесли, сами не знают. То просят в об/мин. двигателя, то в мм/мин....

Я сейчас алгоритм параметров пишу для математики, столкнулся с проблемой универсальности. Просят чтоб шаговый мотор набирал 1000об. в мин., так как он на ШВП, а не на ремне. В целом это возможно.

_________________

Есть кто из института прикладной физики г.Н.Новгород?

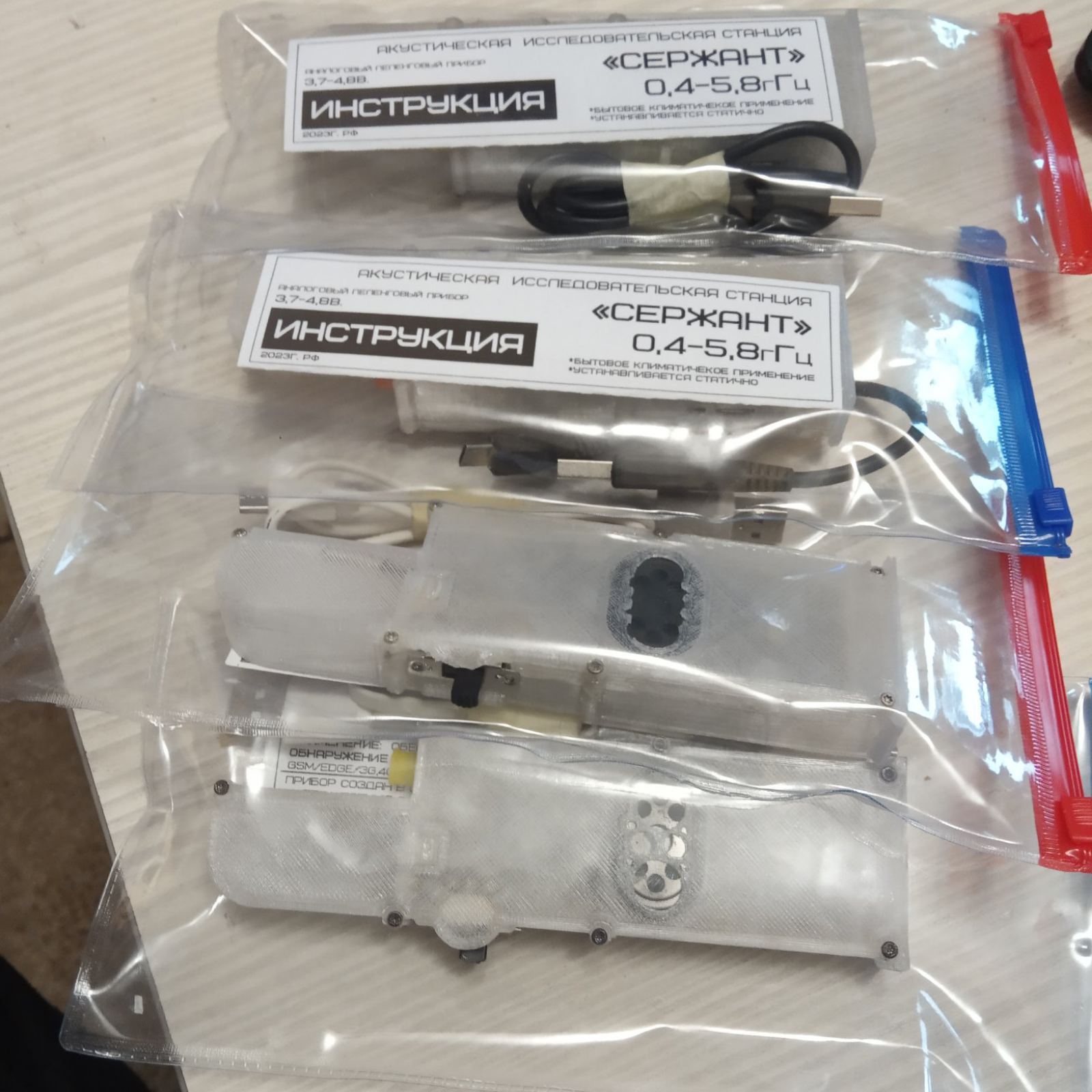

Устройство на СВО отослал, сейчас ещё партия пойдёт. И тут бы нужна возможность замерить СВЧ узел в диапазоне 5-5,9гГц.
Генератор нужен до 6-10гГц, не большой мощностью и желательно помещение с малым электромагнитным СВЧ шумом.

_________________

Нет у нас тут никого из ИПФАНа.
