Короче, нужно кронштейн изобрести.
Несущая пластина крепится к блоку. О ней чуть позже спрошу.
Задача номер 1
К пластине серп с генератором. Два серпа не получается физически. Одного такого достаточно? Какой толщины должен быть металл серпа? гена тяжелый, и ремень будет тянуть наружу




Или его надо усилить? Закрепить дальнее ухо с другой стороны к несущей пластине.
Или ещё одной плоскостью сверху перекрыть?
Как это рассчитать? Вес гены и длину рычага серпа могу дать. Ширина серпа по радиусам20мм R70,R90
Перекрывать сверху нежелательно, не удобно обслуживать, снимать, одевать
Где найти разумную достаточность, чтоб не телемпалось?

_________________
На весах Равновесия, сила желания должна победить силу сомнения
жирогон и стройнота . П N17

Задача номер2

На несущей пластине будет навешано около 20кг барахла. Генератор и компрессор 13кг
Несущая пластина крепится к блоку 3 мя болтами м8
Два в горизонтальной плоскости, там где старый бензонасос(да,да! Там дырдачки! Кронштейн генератора там крепится)
Один болт м8 в вертикальной плоскости.
Короче, все штатные болты крепления кронштейна генератора
Вот картинко. Виден прилив бензонасоса и сверху слева шпилька. Это крепежные места.
Этого же мало, не?
Какой толщины взять несущую пластину, с учетом того, что в ней будет нарезана резьба для крепления кронштейна компрессора и кронштейна генератора?
Какие болты крепления кронштейнов выбрать и сколько штук?
Три на генератор м8
Пара м 10 для компрессора
Хватит?

_________________
На весах Равновесия, сила желания должна победить силу сомнения
жирогон и стройнота . П N17

Примерный вид будущей конструкции.
Пластина на блоке



Генератор на пластине, под компрессором,см первую задачу

Компрессор на пластине

_________________
На весах Равновесия, сила желания должна победить силу сомнения
жирогон и стройнота . П N17

3Dfx_TriDDDek, турбокомпрессор впихучиваешь?
А нафега тада на блок?
Раздели их с геной - и пластина мошт выдержит....

_________________
Лучше быть умным и иногда тупить,
чем быть тупым и постоянно умничать...


Людей жалко. Особенно - всех.

Colonel, всё на блок, потому что ремень общий.ничего не должно телепаться. Мне честно говоря страшно. Компрессор большая фиговина, рычаг относительно блока большой. Боюсь нижние болты повыдергивает нафиг.
Хотя, на классике это бегает без проблем.
Но мне тревожно, ссыкатно, от ужаса мерещатся пластины по 1,5-2,0см толщины, и кругом болты на м12минимум

_________________
На весах Равновесия, сила желания должна победить силу сомнения
жирогон и стройнота . П N17

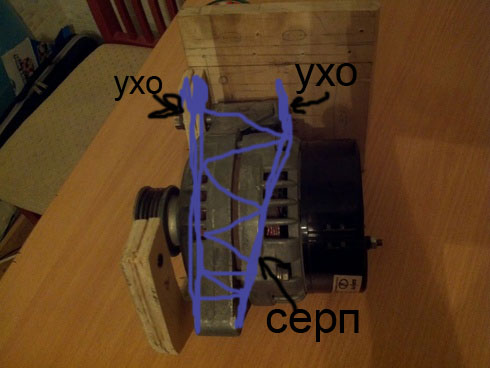

Генератор крепи на двух ухах. Серп с ребрами жесткости, от обеих ушей у блока к дальнему уху генератора. Ухи - 6-8-10 мм, серп - 2-3-4 мм

Три болта м8 мало. В пластине не надо резать резьбу, все уши крепления варить к пластине. Толщина 6-8-10мм.
Я так думаю. Непосредственно толщину выбираю в день изготовления - по настроению. : :

_________________
Рычу и ем солярку!

Arbuzzz, я хотел два серпа. На фотках видно, что скрутил фанеру. Вначале расколол, апотом скрутил в одну :-)
Ты нарисовал сверху серп?
Мне желательно с фронта, со стороны шкива.

Крепить к несущей хочу болтами хотя бы на первое время.чтоб можно на овальных ухах соосность выставить. Чуть покататься и заварить.

_________________
На весах Равновесия, сила желания должна победить силу сомнения
жирогон и стройнота . П N17

3Dfx_TriDDDek, серп типа снизу - я только в 2D быстро рисовать умею : Или серп спереди, а от правого по рисунку уха распорку на болтах к дальнему уху.

_________________
Рычу и ем солярку!

Вот изначально задуманная конструкция, но тыльный серп геморно. Мешают шланги гура и все такое

_________________
На весах Равновесия, сила желания должна победить силу сомнения
жирогон и стройнота . П N17

Arbuzzz, короче, твоё предложение такое.
Фронтальное ухо с серпом, тыльное тоже на опоре. Сверху пластинкой свариваем серп с задней опорой?
