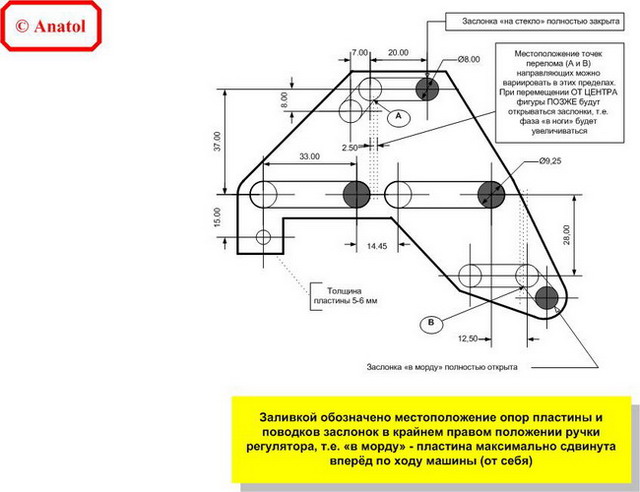

Anatol, Сдается мен что не все размеры указал. При распечатке 1 к 1 не получается по размерам те что указал.

_________________
Желаю всем удачи на дороге
2107-2114-Шевроле НИВА-....
14 вал ОКБ ДВигатель, разрезная шестерня, тарелки, шрусовые карданы ЗАО КАРДАН

Согласен с предыдущими высказываниями, что после 2006 года лучше, у самого машина 2007 в промежуточных на 1-й скорости плохо, по мере увеличения скорости ситуация улучшается. Но положение только в ноги соответствует 11 часам (а не 12), Ну а автору респект, народ мучается, резинки всякие ставит, пластина технологичнее и надежней.

_________________
Жизнь на спросит, что ты учил. Жизнь спросит что ты знаешь.

Я это предполагал :
Не моя вина, что 1 не влазит. Получилось чуть больше 65535. Пришлось немного ужать размер. Так что при воспроизведении надо пользоваться указанными РАЗМЕРАМИ.
Другой способ подгонки - поиграться размерами картинки в каком-нибудь фоторедакторе.
У меня получилось в ACDSee путем увеличения размера. Вернее при запуске на печать уменьшил все поля листа до 18,5 мм и поставил опцию "Сохранять пропорции" и "Уменьшать изображение для соответствия формату печати". В других редакторах это может соответствовать "Масштабировать по размеру листа".
Получилось с четвертого раза.

_________________
[url=http://www.forum-lines.ru/][img:686d798bd4]http://www.forum-lines.ru/rez/anatol.gif[/img:686d798bd4][/url]

Anatol, насколько трудоемка замена?

Первый раз непривычно :
Седушку назад до упора. К порогу подставил табуретку, на неё попой и ныряешь головой под руль. Перед этим разумеется надо снять боковину (два самореза спрятаны под консолью магнитолы, один внизу у педальки газа и ещё два совсем спереди у педальки - их НЕ КРУТИ, а открути гаечку на кронштейне педальки). Дальше в руки короткую крестовую отвёртку и ищешь два самореза крепления пластины. С налобным фонариком лучше. Затем сдергиваешь пластину с направляющих, отцепляешь тросик с пальца и она у тебя в руках :!: Ставиться в обратном порядке. Только при съёме втулочки с поводков не потеряй :
Если помешает - можно снять кожух руля. Тоже гемор м.б. Он кроется в сухарях, которые запрессованы в верхнюю половинку кожуха. Бывает пластмасса лопается и они начинают крутиться вместе с болтом. Насиловать придётся!

_________________
[url=http://www.forum-lines.ru/][img:686d798bd4]http://www.forum-lines.ru/rez/anatol.gif[/img:686d798bd4][/url]

А где ссылка для скачивания файла?

Картинку печатал так: в фотошопе размер выложенного рисунка 6,77х5,21 см, в предосмотре печати выставить 17,44х22,7 см с сохранением пропорций. Сейчас выпиливаю. Спасибо Anatol ;-)

Ну тогда я внесу ясность про тросик заслонки на ШНГ 2007 года.

Я неоднократно видел вопросы "Почему из печки холдный воздух?" У меня это так же случалось при чем неоднократно и в самый неподходящий момент. В конце концов я выяснил, что если сильно закручивать ручку управления заслонкой за пределы шкалы тросик изгибается и съезжает с метса крепления на заслонке. Еще при первом натягивании тросика у меня было желание закрепить его, но лень матушка не позволяла этого сделать. В последний раз мне это надоело и я решил заняться "Очумелыми ручками"

Для начала я покажу, как делать не надо при снятии левой пластмаски которая закрывает доступ к заслонке.

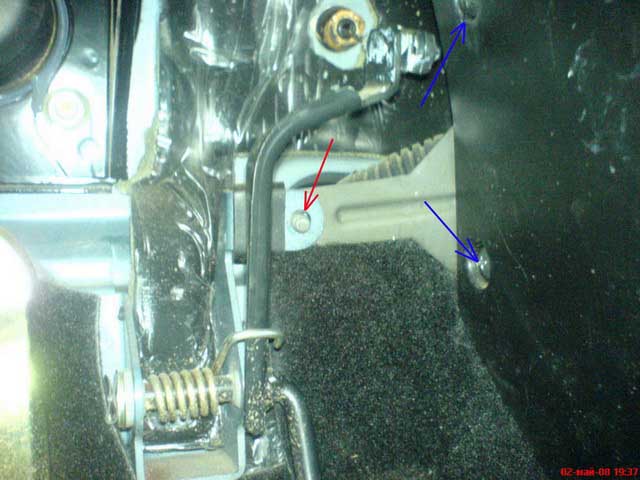

синими стрелками показаны винты которые откручивать не надо для снятия кожуха
красной стрелкой показано место гайки М10 которую нужно отвернуть

Теперь по порядку:
1. Снимаем левый кожух. Дальние крепления описаны выше. ближние крепления спрятаны под крышкой консоли магнитолы, придется открутить два левых самореза, отогнуть крышку консоли и открутить ближние крепления.
2. Откручиваем винт держащий направляющую заслонки и достаем её.

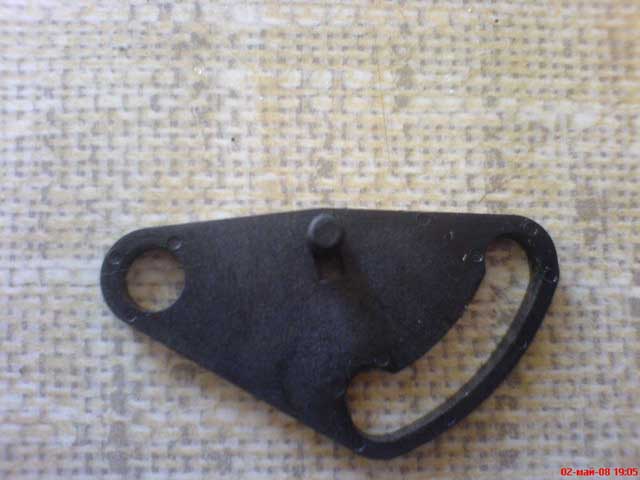

вот эта хрень...

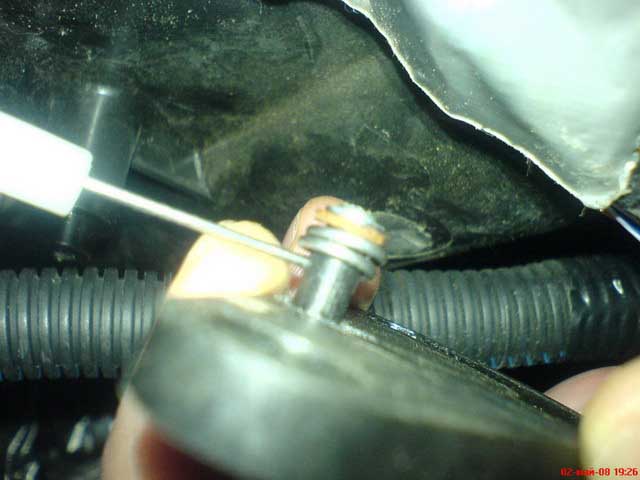

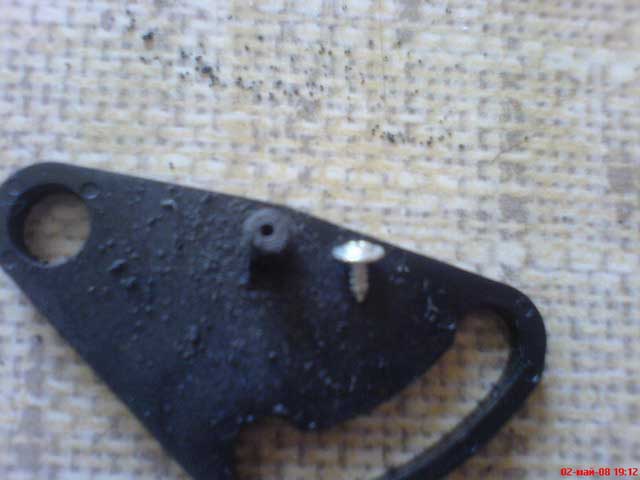

3. Сверлим дырочку под винт

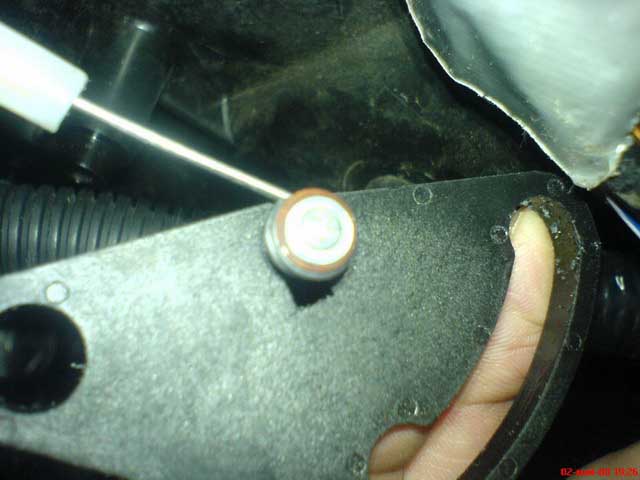

4. Собираем обратно уже в ШНГ




Теперь хрен соскочит.

_________________
Лучше переспать, чем недоесть

И примерно таким же способом можно закрепить скрепки крепления оболочек тросиков. На пластинах есть продольные вырезы, куда хорошо входит саморез, только потоньше, чем на фото. И ФСЁ! Тож хрен соскочит :
