Насколько оно надо?
Опрос закончился 24 дек 2012, 06:52
Надо 43%  43%  [ 12 ]
Не надо 57%  57%  [ 16 ]
Всего голосов : 28
Автор Сообщение
  alexarz1
Не в сети
 Заголовок сообщения: Re: "Хитрое" включение магнитолы
Сообщение Добавлено: 04 дек 2013, 12:57
Аватара пользователя
Старожил
Старожил
    750
  •  4504
  • 63
  •   17

  •  30 янв 2013, 15:26

  •  Арзамас

Блог: Просмотр записи (0)
kineskop писал(а):
Всем привет!
Открою еще одну тему. Не знаю насколько оно надо в Шеви, но у меня в авто было точно надо :smile_bigsmile:
Смысл таков. При выключении питания магнитола все равно продолжает "кушать" от АКБ приличный ток (до 70ма) даже при снятой морде. Кроме того, если выключил зажигание (если использовать замок для питания), то слушать ее уже не выйдет...
Исходя из этого была сделана вот такая схемка:
Чтобы было понятно, она универсальна и была использована для запитки разветвителя USB. Но суть в следующем. Для включения магнитолы поворачиваем ключ и через диод VD1 запитываем магнитолу. После ее включения на USB появляется +5В, которые открывают транзистор VT2 и соответственно VT1. Далее зажигание можно выключить, а магнитола по цепи VT2 останется под питанием. При выключении магнитолы ключи отрубаются и соответственно так же, снимая полностью питание (кроме памяти). Таким образом потребляемый ток получается около 10ма (в спящем режиме).
Если в лом подключаться к выводу 5в USB, то можно спокойно использовать выход питания антенны (усилителя) магнитолы. :smile_bigsmile:

Схема точно рабочая? Транзистор типа КТ201? Если такой, то он n-p-n, стрелка на схеме не туда нарисована.
Вернуться к началу
 Профиль Фотоальбом

  dark70
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 05 дек 2013, 20:54
Старожил
Старожил
    395
  •  4450
  • 55

  •  26 апр 2009, 00:19

  •  Краснодар

Блог: Просмотр записи (0)
ОЧЕНЬ много лишнего. Все делается гораздо проще : на одном полевике и одном резисторе
Можно брать сигнал как от контроллера эл.пакета, так и от доп. сигналки.

_________________
LE 2013
Вернуться к началу
 Профиль

  alexarz1
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 09 дек 2013, 07:27
Аватара пользователя
Старожил
Старожил
    750
  •  4504
  • 63
  •   17

  •  30 янв 2013, 15:26

  •  Арзамас

Блог: Просмотр записи (0)
dark70 писал(а):
ОЧЕНЬ много лишнего. Все делается гораздо проще : на одном полевике и одном резисторе
Можно брать сигнал как от контроллера эл.пакета, так и от доп. сигналки.

Схему можешь выложить?
Вернуться к началу
 Профиль Фотоальбом

  Андрей Георгиевич
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 09 дек 2013, 12:53
Аватара пользователя
Резидент
Резидент
    30
  •  313
  • 46

  •  02 дек 2012, 17:03

  •  Тюмень

Блог: Просмотр записи (0)
dark70 писал(а):
ОЧЕНЬ много лишнего. Все делается гораздо проще : на одном полевике и одном резисторе
Можно брать сигнал как от контроллера эл.пакета, так и от доп. сигналки.

присоединяюсь, схему в студию.
и сразу вопрос: сколько тока через эту схему можно пропустить?

_________________
[color=#0066CC:055f7f9376][b:055f7f9376]и всё будет так, как должно было бы быть, даже если будет наоборот[/b:055f7f9376][size=8:055f7f9376] (С) Узник замка Иф[/size:055f7f9376][/color:055f7f9376]
Вернуться к началу
 Профиль

  alexarz1
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 09 дек 2013, 14:43
Аватара пользователя
Старожил
Старожил
    750
  •  4504
  • 63
  •   17

  •  30 янв 2013, 15:26

  •  Арзамас

Блог: Просмотр записи (0)
Андрей Георгиевич писал(а):
dark70 писал(а):
ОЧЕНЬ много лишнего. Все делается гораздо проще : на одном полевике и одном резисторе
Можно брать сигнал как от контроллера эл.пакета, так и от доп. сигналки.

присоединяюсь, схему в студию.
и сразу вопрос: сколько тока через эту схему можно пропустить?

Ну, сколько тока - это от параметров полевика зависит.
Вернуться к началу
 Профиль Фотоальбом

  Андрей Георгиевич
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 10 дек 2013, 20:13
Аватара пользователя
Резидент
Резидент
    30
  •  313
  • 46

  •  02 дек 2012, 17:03

  •  Тюмень

Блог: Просмотр записи (0)
надо запитать рацию, видеорегистратор, магнитолу, 2шт. попогрея на задних сиденьях, радиоприемник.

разводка потребителей сделана, надо теперь вкрячить схему отключения всего этого добра.

_________________
[color=#0066CC:055f7f9376][b:055f7f9376]и всё будет так, как должно было бы быть, даже если будет наоборот[/b:055f7f9376][size=8:055f7f9376] (С) Узник замка Иф[/size:055f7f9376][/color:055f7f9376]
Вернуться к началу
 Профиль

  sanyok
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 10 дек 2013, 20:34
Аватара пользователя
Профи
Профи
    2434
  •  10240
  • 59
  •   66

  •  28 янв 2013, 20:02

  •  Ташла, Оренбургской обл.

Блог: Просмотр записи (0)
Андрей Георгиевич, Однако тут уже полевиком не обойдешся. Лучше с рэле.

_________________
РеШН Элька, снежка - конструктор, октябрь 2012г.
Ёжик Баклажан, декабрь 2001г.
Вернуться к началу
 Профиль Фотоальбом

  dark70
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 10 дек 2013, 23:18
Старожил
Старожил
    395
  •  4450
  • 55

  •  26 апр 2009, 00:19

  •  Краснодар

Блог: Просмотр записи (0)
Если от штатной сигналки, то вот так
контакт на контроллере эл.пакета вроде 12-й, там плюс 12 появляется после постановки на охрану.

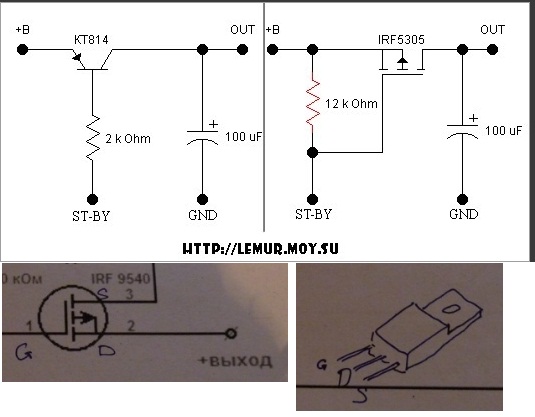

Если же от доп. сигналки(там минус 12В появляется),тогда вот два варианта (я делал по второму на полевике). Кондюк не ставил.

_________________
LE 2013
Вернуться к началу
 Профиль

  Андрей Георгиевич
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 11 дек 2013, 09:29
Аватара пользователя
Резидент
Резидент
    30
  •  313
  • 46

  •  02 дек 2012, 17:03

  •  Тюмень

Блог: Просмотр записи (0)
sanyok писал(а):
Андрей Георгиевич, Однако тут уже полевиком не обойдешся. Лучше с рэле.

вот и я склоняюсь к реле... :smile_nod:
вопрос в другом: какое реле поставить, не каскадом ведь их городить.
и от чего питать управляющий вывод, от замка зажигания?

_________________
[color=#0066CC:055f7f9376][b:055f7f9376]и всё будет так, как должно было бы быть, даже если будет наоборот[/b:055f7f9376][size=8:055f7f9376] (С) Узник замка Иф[/size:055f7f9376][/color:055f7f9376]
Вернуться к началу
 Профиль

  alexarz1
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 11 дек 2013, 09:59
Аватара пользователя
Старожил
Старожил
    750
  •  4504
  • 63
  •   17

  •  30 янв 2013, 15:26

  •  Арзамас

Блог: Просмотр записи (0)
dark70, спасибо за схемы. А ты не знаешь, какой ток держит этот вывод 12-ый на электропакете? Схему не могу найти нигде. Хочу реле на него навесить, но вторым концом не на массу, а на +12, чтобы срабатывало когда с охраны снято.
