я не электрик, схемы разрабатывать не умею и подбирать полупроводниковые элементы тоже

Прошу помочь, посчитайте нагрузку всех потребителей и выложите схему.

А уж купить и собрать её я смогу.

_________________
[color=#0066CC:055f7f9376][b:055f7f9376]и всё будет так, как должно было бы быть, даже если будет наоборот[/b:055f7f9376][size=8:055f7f9376] (С) Узник замка Иф[/size:055f7f9376][/color:055f7f9376]

Чтобы посчитать, надо сложить все нагрузки.

дать нагрузки?

_________________
[color=#0066CC:055f7f9376][b:055f7f9376]и всё будет так, как должно было бы быть, даже если будет наоборот[/b:055f7f9376][size=8:055f7f9376] (С) Узник замка Иф[/size:055f7f9376][/color:055f7f9376]

Ну да, а то как считать-то.

ок. посчитаю - отпишусь

_________________
[color=#0066CC:055f7f9376][b:055f7f9376]и всё будет так, как должно было бы быть, даже если будет наоборот[/b:055f7f9376][size=8:055f7f9376] (С) Узник замка Иф[/size:055f7f9376][/color:055f7f9376]

Емеля (2шт) - 2х50=100Вт (максимум)
Магнитола - 45Вт (максимум)
Рация - 30Вт (максимум)
Вид.регистратор - хрензнает, пусть будет 3Вт
-----------------------
Итого, теоретическая пиковая нагрузка составит 178Вт

в жизни такое вряд ли произойдет, но правила проектирования электросхем я думаю опираются именно на такие исходные данные

Если ошибаюсь - поправьте.

_________________
[color=#0066CC:055f7f9376][b:055f7f9376]и всё будет так, как должно было бы быть, даже если будет наоборот[/b:055f7f9376][size=8:055f7f9376] (С) Узник замка Иф[/size:055f7f9376][/color:055f7f9376]

Откуда там 45 Ватт ? Плюс 12 Вольт берешь как раньше,т.е. через штатный заводской разъем, а провод АСС на этом разъеме откусываешь и подключаешь через реле (всякие причиндалы).
Так что 130 Ватт будет, а это примерно 10 А.
Поэтому тебе нужно реле которое позволяет через контакт пропускать 10А.

_________________
LE 2013

Я бы взял побольше, ампер на 20, контактов на дольше хватит, а вообще и полевик на 20 ампер в пределах 100 руб. стоить будет.

вопрос №1:

Тогда сколько ВТ по Вашему мнению будет потреблять магнитола? Может принять потребление 12А?

вопрос №2:
провод от +12В лучше тянуть отдельный и прямо с клеммы аккумулятора? Если да, то предохранитель на сколько ампер ставить в разрыв цепи?

вопрос №3:

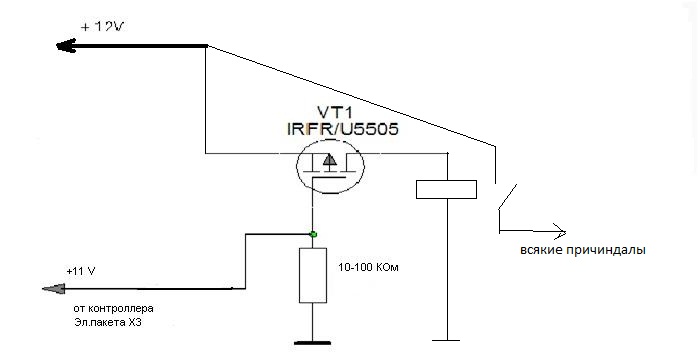

пожалуйста "на пальцах" объясните - что это за источник питания +11В от контроллера эл.пакета ХЗ? И какова логика его работы?
Хочется понимать от чего будет зависеть управление наличием питания на +12В.

вопрос №4:

марку реле можете сказать? я в этом не разбираюсь
если полевик, то какой? и как изменится схема?

_________________
[color=#0066CC:055f7f9376][b:055f7f9376]и всё будет так, как должно было бы быть, даже если будет наоборот[/b:055f7f9376][size=8:055f7f9376] (С) Узник замка Иф[/size:055f7f9376][/color:055f7f9376]

Андрей Георгиевич,
2. Лучше отдельно, а предохранитель 25-30А поставить у АКБ, там и коробочка уже есть. Но на каждое устройство еще по одному предохранителю неплохо иметь на соотв. токи. У меня в магнитоле, например, уже стоит на 10А.
3. Это управляемый вывод питания для дополнительного датчика штатной сигнализации - датчика удара или объемного. +11В там подается, только когда штатная сигнализация поставлена на охрану, т.е. поставил на охрану - питание с доп. устройств снялось, снял с охраны - питание пошло.
4. Любое автомобильное реле вроде не меньше 20А ток коммутации, там на нем написано.
Если без реле, то просто вместо реле подключаешь свои устройства как на 11 странице к выходу АСС. Тот полевик, что на схеме 18А без теплоотвода при +25 градусах держит, если его на теплоотвод напаять, то и нашу жару перенесет, тем более в жару попогрейку ты вряд ли включать будешь. А так их много сейчас всякмх, спроси в магазине мофсет П-канальный(mofset P-channel) на 20 ампер. Марку узнаешь, сюда напишешь, посмотрим подойдет или нет.
