Всем привет!
Хочу поделиться моим способом сделать
подсветку ног при выходе или посадке в автомобиль!!!
В качестве корпуса для установки светодиодов был выбран

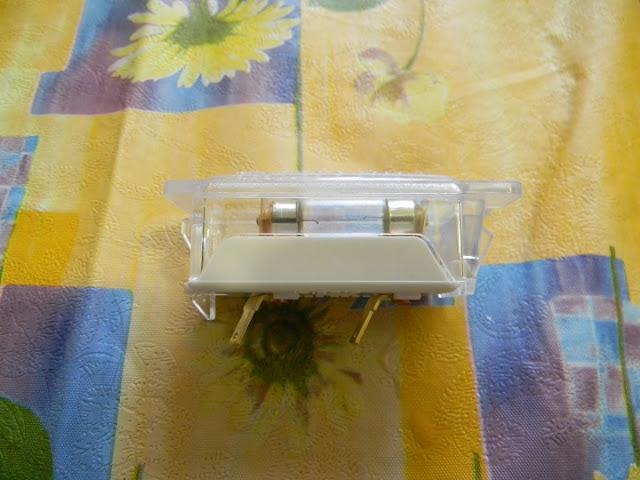

Фонарь освещения номерного знака 2108-099,М-2141,Волга-3110 с лампой 15.3717 ОСВАР. Из него были убраны лишние части.
В качестве подложки была выбрана заводская печатная плата (вырезан кусок), хотя можно использовать любой тонкий не проводящий материал, даже пластик. В данном случае достаточно только спаять «концы» элементов, без вытравливания дорожек.
Для освещения были выбраны два сверх ярких светодиода, с параметрами: 3В 80 мА.
После расчетов, в качестве ограничивающего тока элемента, применен резистор номиналом 75 Ом.
Все собрано и спаяно на подложке, откусывая не нужную длину ножек.
Подложка с элементами была помещена в корпус и закреплена с помощью клеевого пистолета. Просверлены, где это необходимо, отверстия для вывода провода. В дверном кармане вырезано отверстие по размеру фонаря.
С наружной стороны:
С внутренней стороны:
Скажу сразу, при примерки с обшивкой двери, пришлось фонари еще немного углубить.
Точками подключения:
«-» - взят провод концевика двери (черный с белой полосой), резать провод не нужно, требуется только зачистка изоляции.
«+» - взят белый провод кнопки стеклоподъемников, он является плюсом подсветки, который появляется при включении габаритных огней.
Все это работает при включенных габаритах и открытой двери.

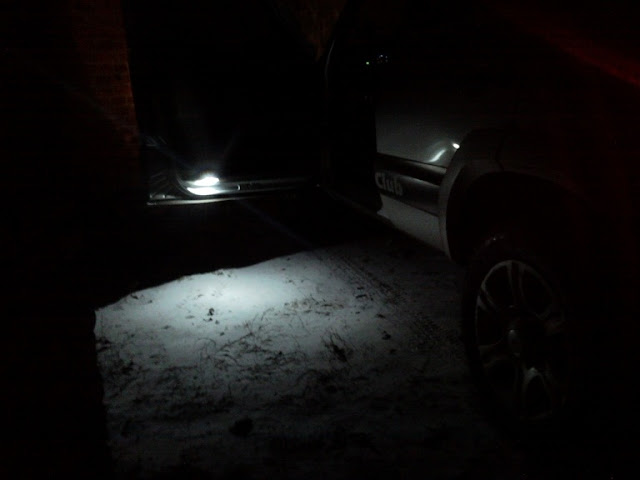

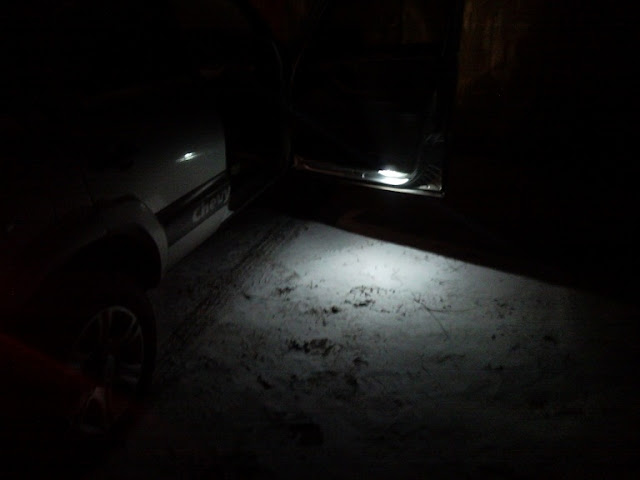

Так выглядит рабочая подсветка:
