В подписи видно, какого года, 2017.
И, да, там живьём 4 провода, два выходят с одного пина.

_________________
Хорошего привода должно быть много!
Амулет(2003)L->Сочи(2010)LC->Графит(2017)GLC

и один из белых проводов уходит на подсветку №31 ))

_________________
RS0Y5-42-02D

Я всё сделал.
Не паяется, оказывается, на холоде!
Странно...
Скрутки и обжим.
Но, пашет, как хотелось.
Когдааааа-нибуууудь, моооожет быыть, попробую развязать подсветку КП и прочего остального, но не теперь. Задолбался!
Но, доволен!

_________________
Хорошего привода должно быть много!
Амулет(2003)L->Сочи(2010)LC->Графит(2017)GLC

@Grish@ , можете поделиться итоговой схемой подключения?
Спасибо!

_________________
Нива-Тревел, 2023

Молодым летехой зампотехом, притащил в танк паяльник, включил, а он не греется. Эксперементальным путем выяснил, в минус 40 паять нужно в отапливаемом помещении запомнил навсегда.

_________________
Не трогай технику и она не подведёт.
Был шевик , теперь белый тревел КХЛ, таки дважды вляпавшийся.

В +10 на ветру, даже 40-ваттным, тоже не особо...

Щас опишу:
- на родной вход на регулятор (+12В), в разрыв ставим диод,
конечно, его плюсом, к регулятору;
- с любого плюса, который появляется при вкл. зажигания,
точно так же, через диод, на вход регулятора.
Всё.
Я брал от кнопки габаритов, (цвет провода не помню, искал мультиметром), с провода подсветки символов кнопки.
Была идея брать питание от реле автовключения БС, но отказался, из-за задержки.
Предполагается, что подсветку панельки и всего остального,
тоже захочется раздельно запитать... Но так лениво и холодно... Плюнул.
Вопросы?

_________________
Хорошего привода должно быть много!
Амулет(2003)L->Сочи(2010)LC->Графит(2017)GLC

Спасибо SmoLomS !!!
Указал на ошибку, в моем тексте перепутаны анод и катод диода!


Добавлено спустя 1 минуту 16 секунд:

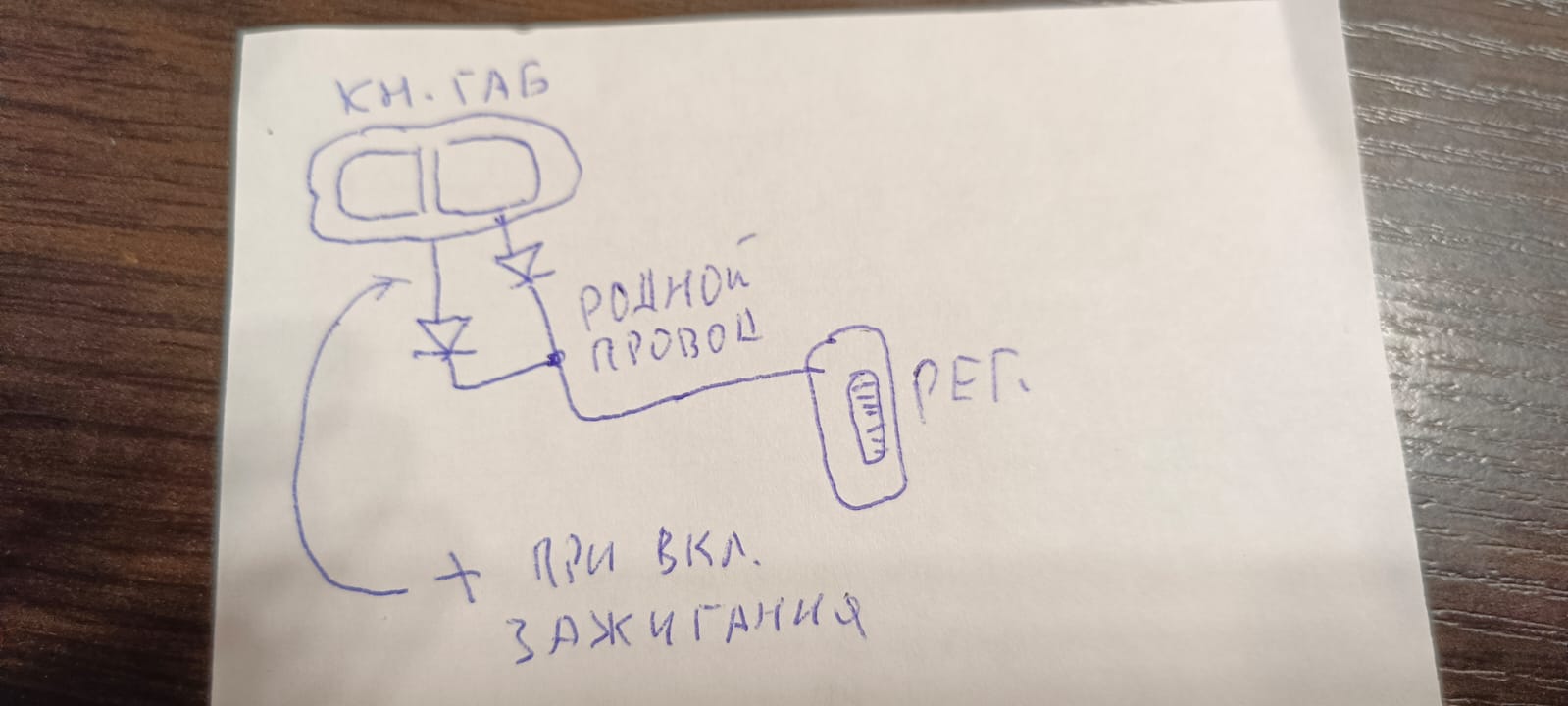

Вот, как мог...

_________________
Хорошего привода должно быть много!
Амулет(2003)L->Сочи(2010)LC->Графит(2017)GLC

@Grish@ , Диоды какие поставили?

10А10
Какие попались...

_________________
Хорошего привода должно быть много!
Амулет(2003)L->Сочи(2010)LC->Графит(2017)GLC

@Vtufy , С советских времён остались Д226, поставил, тоже работают.
