Abodin писал(а):
lexxa писал(а):
Очень бы хотелось размеры.... Сделаем нормальный чертеж и всем хорошо будет))))

Сегодня был на яме снял размеры по лонжеронам от штатного пыльника до РЗМ. Сделаю чертеж выложу, но проверить с начало надо как встанет

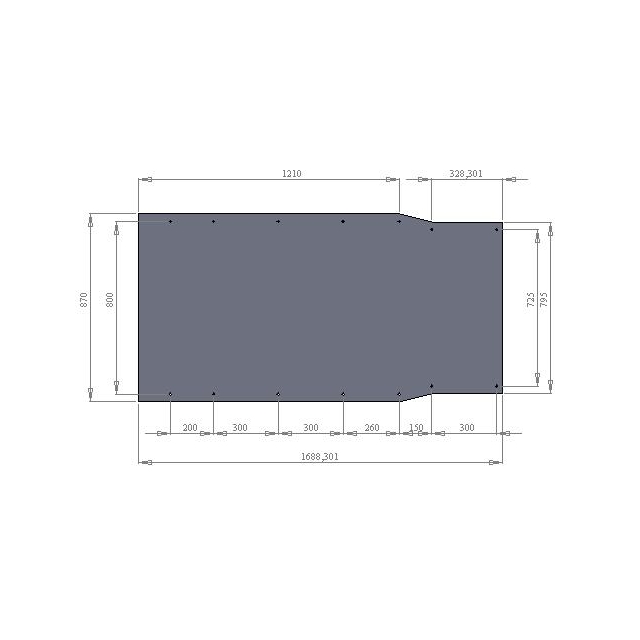

Набросок с размерами, пока не повторять! Нужно проверить, как сделаю отпишу


крепежные отверстия даны по сливным лонжеронов крепить буду вкладыванием пластины с при вареной гайкой в лонжерон, далее шпильку, проставку т.к. лонжерон в задней части поднят по сравнению с высотой у пыльника (брызговика, или щитка тут как хотите его называйте) затем уже защиту.


Это окончательный вариант?
Вернуться к началу
 Профиль

  Yaroslaf
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 23 июн 2009, 10:23
Аватара пользователя
Старожил
Старожил
    680
  •  1705
  • 46

  •  19 апр 2007, 13:57

  •  Самара, 63

Блог: Просмотр записи (0)
если это до РЗМ, то где прорезь для кардана?

_________________
[b:8210edfed3]
В траве сидел кузнечик, а мы его скурили... [/b:8210edfed3]
Как показали многочисленные эксперименты - Шнива - унылое гамно. Хочется бодрое иносранное гамно. Для экспериментов...
Вернуться к началу
 Профиль

  M@veric
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 24 июн 2009, 16:29
Аватара пользователя
Резидент
Резидент
    390
  •  979
  • 42

  •  30 авг 2004, 16:54

  •  Murmansk

Блог: Просмотр записи (0)
Abodin писал(а):
Набросок с размерами, пока не повторять! Нужно проверить, как сделаю отпишу...

А еще не забудь предусмотреть отверстия под сливную пробку масляного картера двигателя и пробку переднего моста, в противном случае кажные 10 тыс (а может и чаще) будешь снимать защиту для смены масла в двигателе, либо обильно поливать маслом защиту.

_________________
1) Отчет о поездке на п-ов Рыбачий.
http://www.chevy-niva.ru/viewtopic.php?t=46478
2) Отчет о сплаве по р.Воронья http://maveric333.livejournal.com
3) Отчет о поездке в с.Териберка
http://www.chevy-niva.ru/viewtopic.php?t=48729
Вернуться к началу
 Профиль

  Гость
 Заголовок сообщения:
Сообщение Добавлено: 24 июн 2009, 18:14
И на закладные пластины (которые в лонжероны) ненадо приваривать гайки - просто сделай пластины достаточно толстыми (от 6 мм), просверли отверстия и нарежь резьбу - так будет удобнее.
Вернуться к началу


  Alex_Z
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 25 июн 2009, 07:19
Аватара пользователя
Резидент
Резидент
    165
  •  927
  • 70
  •   10

  •  14 июн 2006, 22:11

  •  Апатиты, Мурманская обл.

Блог: Просмотр записи (0)
Yaroslaf писал(а):
если это до РЗМ, то где прорезь для кардана?


Глянь на общую длину, какой РЗМ :smile_bigsmile:

_________________
[url=http://s-u.su][img:60b8d1278a]http://s-u.su/s/ypf1uuth.png[/img:60b8d1278a][/url]
Вернуться к началу
 Профиль Фотоальбом

  rjhjnjr
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 26 дек 2009, 09:05
Новичок
Новичок
    10
  •  10
  • 53

  •  08 дек 2009, 19:00

  •  Самара

Блог: Просмотр записи (0)
Гость, Давай размеры , габариты , толщина , металл. Если не трудно!!!
Вернуться к началу
 Профиль

  =Garrry=
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 16 апр 2010, 23:42
Аватара пользователя
Резидент
Резидент
    20
  •  218
  • 35

  •  24 авг 2009, 20:19

  •  Воронеж

Блог: Просмотр записи (0)
Мужики, я тоже решил самому ее ваять, снял размеры, чертеж пока не готов. Пока только не знаю как крепить к шататным местам крепления когда лист защиты должен лежать на расстоянии см 3-4 от гайки вваренной в кузов.

_________________
ШН 2006
Вернуться к началу
 Профиль

  Carlito
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 17 апр 2010, 08:16
Аватара пользователя
Старожил
Старожил
    190
  •  1286

  •  18 авг 2009, 12:57

Блог: Просмотр записи (0)
я бы самодельную сделал только самую первую часть, которая картер защищает. в остальном-устраивает шериф
Вернуться к началу
 Профиль

  andrej2123
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 17 апр 2010, 09:07
Аватара пользователя
Профи
Профи
    4940
  •  35009
  • 69
  •   11

  •  24 дек 2007, 05:28

  •  Магнитогорск

Блог: Просмотр записи (0)
а чертежа так и нет. :

_________________
А потому что...
Вернуться к началу
 Профиль Фотоальбом

  wert12007
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 17 апр 2010, 09:10
Аватара пользователя
Резидент
Резидент
    20
  •  302
  • 46

  •  15 май 2008, 13:52

  •  тула

Блог: Просмотр записи (0)
и не будет .....ну поделитесь же чертежиком ну очень интересно
