Ash, я уже прочел начало, ты их последовательно собрал и запараллелил. Мне так не нравится.
штатный-это когда готовый один диод с резистором 820 Ом.
Если матрица, то они последовательно (как у тебя, но 4-ре штуки) и через резистор 220 Ом.

_________________
На весах Равновесия, сила желания должна победить силу сомнения
жирогон и стройнота . П N17

Четыре мне уже много было. И там по три кристалла в каждом светодиоде.
А чем тебе такая матрица плоха? Каждая линейка защищена своим резистором. Т.е. если чо, то пошабашит только одна линейка.
А на каждый диод свой резистор - это конечно идеально с т.зрения электрики, но нереально в имеющихся условиях. И то, идеально - это стабилизирующий микрик 16-ногий ставить, и каждый св/диод стабилить. Это если б плату заказать под SMD, тогда другой базар. А так...

_________________
Ставим плюсики, не стесняемся!!!
-----------------------------------------------------
Друзей не надо иметь - с ними надо дружить!

Ash, ты чуть не понял снова
в матрице их...что-то дофига, не помню... но разбито на группы по 4-ре последовательно в группе,и всё это хитровы...сделанно группы в параллель через 220 Ом...потом еще как-то между собой группы последовательно..Короче караул...горят быстро и живут не долго.

_________________
На весах Равновесия, сила желания должна победить силу сомнения
жирогон и стройнота . П N17

Я сегодня вообще плохо соображаю. Ты такую комбинаху закрутил, что я буду до завтра думать, как же это они там соединены

_________________
Ставим плюсики, не стесняемся!!!
-----------------------------------------------------
Друзей не надо иметь - с ними надо дружить!

Ash, Напиши маркировку светододов!!!! Плизззз :

_________________
Сочи 2007 LC
[url=http://s-u.su][img:9042f55381]http://s-u.su/s/ekp8zbd1.png[/img:9042f55381][/url]
<a href=http://autotuni.ru/nomer.html><img src="http://autotuni.ru/pics/2011/02/pic_1298456092.jpg" ></a>, http://www.drive2.ru/communities/niva/blog/195747/#post

Если дружишь с паяльником, то завтра постараюсь выложить схему светодиодного светильника со всеми номиналами и маркировками.

Спасибо :!:

_________________
Сочи 2007 LC
[url=http://s-u.su][img:9042f55381]http://s-u.su/s/ekp8zbd1.png[/img:9042f55381][/url]
<a href=http://autotuni.ru/nomer.html><img src="http://autotuni.ru/pics/2011/02/pic_1298456092.jpg" ></a>, http://www.drive2.ru/communities/niva/blog/195747/#post

Как и обещал выкладываю схему и номиналы элементов фонаря со стабилизированным питанием.
( Опа, со схемой проблема, не могу присоеденить изображение. )
Значит пока номиналы: Светодиоды: CP41B-WES-CK0P0154. ( подойдут любые на напряжение 2.5-3.5 В с хорошей светоотдачей ) Размер светодиода 7.6х7.6 мм., светоотдача 6000 милиКанделл. Бывают на 8000 мКд, я поставил 12шт. по 6000 мКд, вполне хватает. Собраны они у меня в шесть пар по два светодиода (соединяются последовательно). На каждую пару резистор 100 ом.
Вся схема питается через стабилизатор L7810CV в корпусе ТО-220. На вход и выход стабилизатора вешаются керамические конденсаторы (только НЕ красные) ёмкостью до 1 мкФ. Ёмкость не критична, но если по науке: на вход 0.47 мкФ, на выходе 0.1 мкФ.
Стабилизатор рассчитан под радиатор, но греется не сильно и вполне обходится без оного. Нужно только проследить при монтаже,чтобы своей металлической частью он не касался других элементов и кузова. Собирал на текстолите, потом вклеил в плафон и подпаялся к контактам лампы. Схема работает стабильно, светит ярко и полностью умещается в штатном плафоне.

zharis, http://www.chevy-niva.ru/viewtopic.php?t=33287

_________________
На весах Равновесия, сила желания должна победить силу сомнения
жирогон и стройнота . П N17

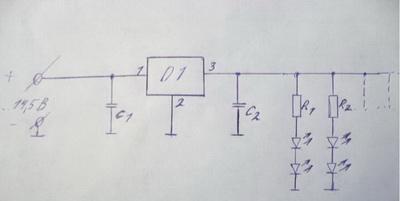

Ну вот и схема

D1 на схеме- стабилизатор.
Остальные столбики R3-R6 я рисовать не стал, просто обозначил. Их может быть до 16 шт, но тогда потребуется радиатор. Вход садится на контакты штатной лампочки. Соблюдайте полярность! Ничего страшного не произойдёт, просто фонарь не будет работать.

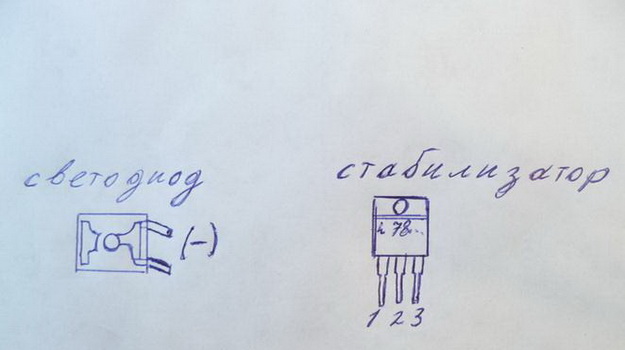

на этом рисунке вывода светодиода. у него четыре ноги, но они запаралелены, так что при необходимости можно откусить по одной с каждой стороны.(так же соблюдайте полярность!), и вывода стабилизатора (смотреть со стороны маркировки)
