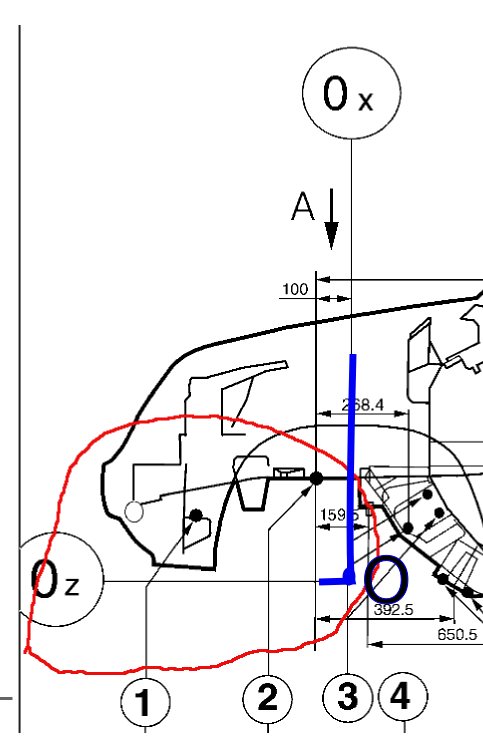

amfibia, проведи горизонтальную линию и попадаешь сюда (кр. стрелка)..
а оно тебе надо? ни одного размера для отсчета по вертикали к этой линии не привязано
здесь http://www.niva-faq.msk.ru/tehnika/kuzo ... r/2121.htm по 2121 кое-что есть

Братан
Если я продолжу до стрелки, а что я получу?
Оси пересекаются в точке "О".
Почему эта точка абстрактная. Отчего задаются оси координат?

Где найти координаты по"Z"
Если сможешь - помоги.

_________________
Вперёд к знаниям

amfibia, это не оси, а базовые линии, а они могут быть где угодно, нам не показывают.. это тебя и сбивает.. 0 это ноль, а не ось
линия ноль-игрек совпала с центром по длине и все.. хотя 0x просчитывается от 2600x, но это ничего не дает
думаю для твоей рамы линия z по барабану, все равно ничего не прописано, только прямые замеры

Братан

Ось симметрии машины есть везде. Вопросов нет.
Для осей "Z " "Y" выходит нет правил где они должны проходить.
Я, например, провёл бы базовую линию "нулевую Z" через плоскость пола в пассажирском салоне.
Выходит , что в автомобилестроении нет правил для построения базовых линий.
На каждом автомобиле по своему???

_________________
Вперёд к знаниям

А где искать вертикальные размеры???

_________________
Вперёд к знаниям

amfibia, не знаю.. эти рисунки для проверки геометрии кузова при ремонте.. завод не выложит чертежи и размеры
бери напрокат строительный лазерный прибор с точными вертикалями-горизонталями и меряй сам в реале.. иного пути не вижу
за основу можно взять вертикаль центров отверстий, которая на 20мм не совпадает с 2600х
после установки кузова до совпадения вертикали, откуда взять нулевую горизонталь решишь по месту.. как то так наверное..

Для возможности проработки конструкции рамы требуется переделка раздаточной коробки.
Может у кого есть чертежи входящих деталей раздатки 2123:
вала ведущего 2121-1802025
крышки задней 2121-1802080
ПОМОГИТЕ.
Спасибо.

_________________
Вперёд к знаниям

amfibia,
Слушай я вот почитал и ни как не пойму?, дело конечно интересное и хорошее ты затеял но вот цель твоего начинания я так и не уловил, ключевое словосочетание ДЛЯ ЧЕГО ВСЁ ЭТО?
Просто я смотрю на динамику твоей разработки и вижу что ты пришёл к переделке раздатки, и это я так понимаю только начало, всё больше смахивает на строительство "котлеты".
Просто интересно а где собственно ты собрался использовать свою амфибию, т.е. где будет применение конечного продукта на соревнованиях...нет, на охоте я думаю вряд-ли, потому-что охотники до места в основном и так доезжают на стандарте а потом пешочком, на рыбалке сомнительно пока подплывёшь всю рыбу распугаешь , так где-же ты видишь применение данного авто?
Или просто хобби такое ? , если хобби тогда пойму, в противном случае не понимаю, объясни зачем...?, просто чтоб было?

_________________
Все глупости на земле совершались именно с серьёзным выражением лица… Улыбайтесь, господа… Улыбайтесь…
Как-то тАг... :-)

Андрей68, применение наверное такое:amfibia, делает разработку, а потом мвн, возъмёт на испытание один из разработанных и усовершенствованных проблемных узлов. И станет ШН тихой : (предположение).
Андрей68, да и вообще, чего ты пристал к человеку, есть у него желание и возможность заниматься этим - пусть занимается :!:

_________________
Пружины "рейд Т" + аммы SS20 + вентилируемые тормоза перед
лето COOPER 215/75 r15 ВСМПО "тайга"
зима COOPER 225/75 r15 штамповка
Имидж ничто - ШНива Всё!!!

Серёга 67 rus,
Да я и не пристал, а только спросил, самому интересно стало что может из этого получиться
