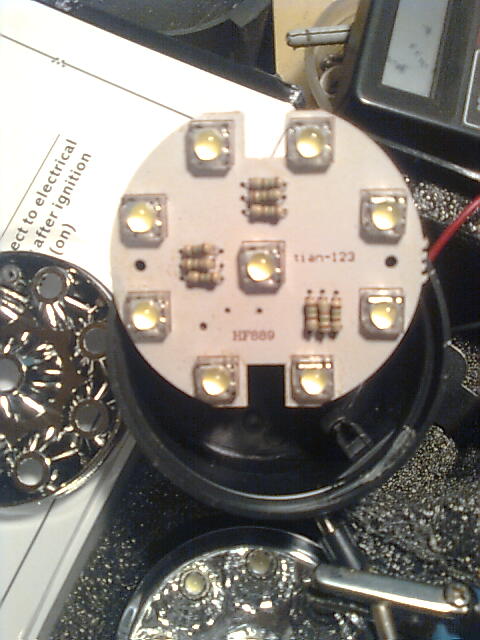

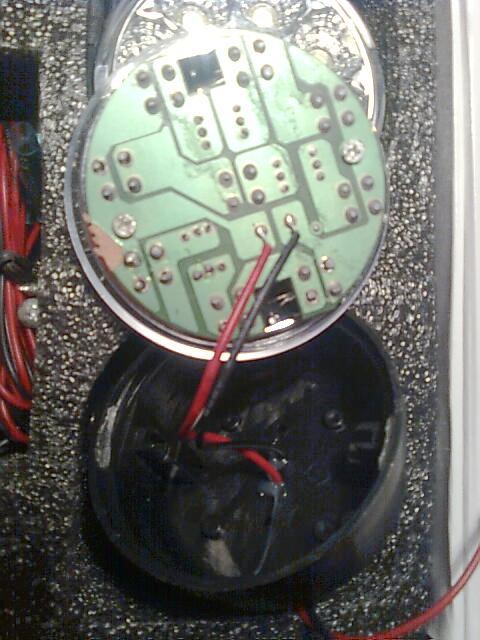

Светодиоды включены 3 группы параллельно,
по 3шт.+ R=50Ом последовательно.

При питании фонаря 10.5В ток 90мА.,
ток одного светодиода примерно 30мА, напряжение 3В.

Подал 15В, ток фонаря стал около 280мА, напряжение на светодиоде 3.57В.
Внутри светодиода 2 кристалла.

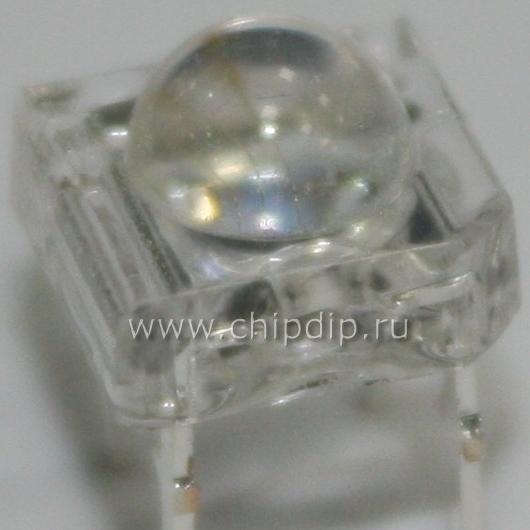

Очень похож этот.
http://lib.chipdip.ru/296/DOC000296047.pdf

Пока изучаю этот вопрос.

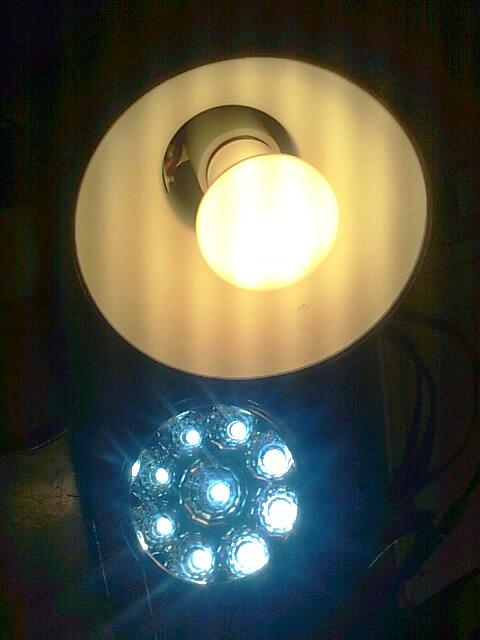

Что ярче?
9 светодиодов или PHILIPS 75W.

Измерим чем можем т.е. в попугаях!

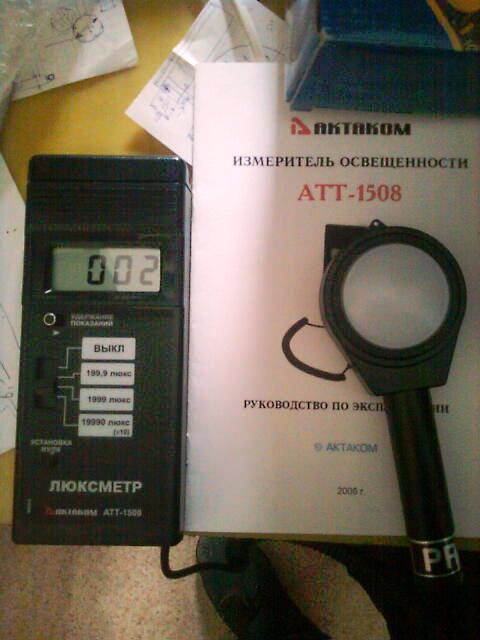

Это уровень естественной засветки рабочего стола в 10ч.
За окном пасмурно.

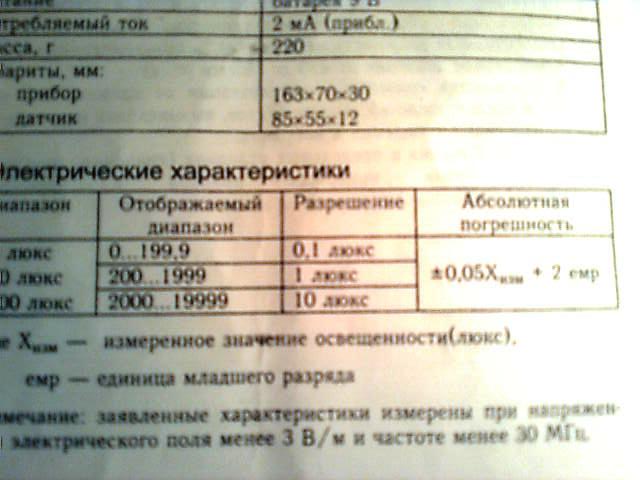

А это для особо въедливых!

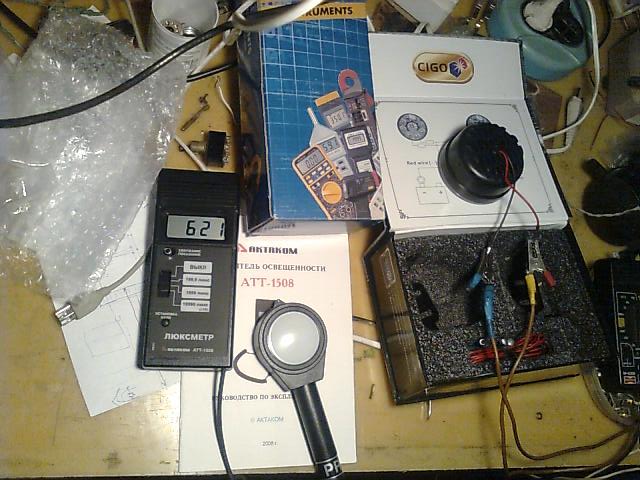

Включаю лампу 75W на высоте 50см. Прицеливаюсь точнее.

Проверяю напряжение на лампе, около 229-230В.
Переходим к нашим китайским друзьям.

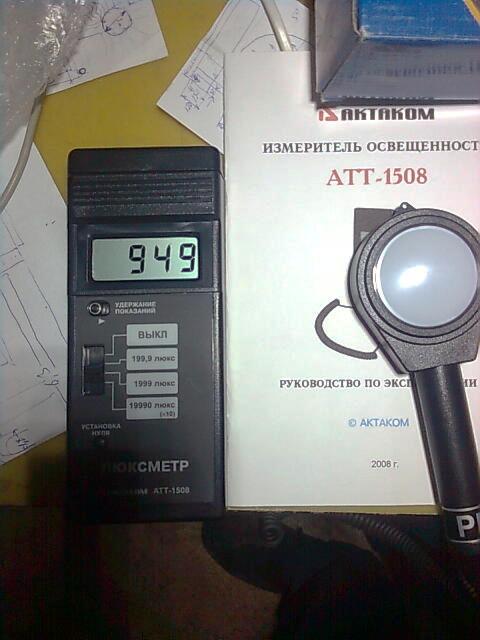

Завожу мотор, на БП 14В и около 260мА,
ток плывёт по мере нагрева светодиодов.

Надо сделать выводы, но после сытного обеда мысли где-то там^.
В глазах зайчики от китайчиков!

Знайки как там с теорией?
1.На исходной оси сила света, испускаемого каждым огнем, не должна быть ниже 400 кд. - 20%.
http://www.unece.org/fileadmin/DAM/trans/main/wp29/wp29regs/r087r2r.pdf

2.Лампа излучающая 1 кд во все стороны даст освещенность 1люкс на растоянии 1 метр.
Другими словами 1 Кандела - это 1 люкс на расстоянии 1 метр.
Другое дело в том, что при большом размере источника света (читай - оптики фонаря) надо расстояние брать побольше,
(min.10 размеров источника света) чтобы с этого расстояния источник казался более похожим на точечный.
Тогда люксы надо умножать на квадрат расстояния в метрах.

3. При увеличении расстояния до лампы в 2 раза, освещенность (люксы) падает в 4 раза.
Соответственно, при приближении к лампе в 2 раза, освещенность увеличивается также в 4 раза.

Считаем.
400-20%=320кд.
Т.е освещенность минимум 320 люкс на расстоянии 1 метр.
В данном, грубом опыте, при 0.5метра должна быть освещенность, минимум 1280 люкс?

Поправьте если я грубо ошибся.
Могу измерить вновь, если надо.

_________________
L / Евро4 / БК ШТАТ Х1-М / Багажник Атлант
[url=http://www.autometric.ru/car/chevrolet/niva][img:5ec1409d77]http://www.autometric.ru/lines/5192045300c9b.gif[/img:5ec1409d77][/URL]

xcv60, ну ...
я подключил кнопку к плюсу замка зажигания (т.е. когда зажигание включено, то можно кнопкой включить). ну и через реле запитал уже сами светильники. ток ХО не большой, но если задумаю поставить противотуманки то мороки не будет.

люксометр спрошу в метрологической лаборатории на работе....
а стекло я на герметик посадил. все таки низко они стоят и частенько их в лужицы мокаю:smile_nod:

А я применил такой подход к этому вопросу. Может кому поможет определиться.
http://www.chevy-niva.ru/viewtopic.php? ... &start=180

_________________
"Всё проходит, пройдёт и ЭТО"

xcv60, на твоём фото самые первые и беспонтовые светодиоды. Обрати внимание на те, что стоЯт в «кукурузах», которые ставят в габариты. Они плоские, и желтый кристалл. Светят визуально в РАЗЫ ярче.
Примерно такие.

_________________
На весах Равновесия, сила желания должна победить силу сомнения
жирогон и стройнота . П N17

Во-первых, у них у всех кристаллы желтые, арсенид галлия такого цвета
Во-вторых, не такая уж сильная разница в силе света. Беспонтовость тут не при чем, это просто разные изделия. Эти круглые двухкристальные с током 30 ма, а плоские 5050- трехкристальные с током 60 ма. Но учитывая линзочку и диаграмму направленности можно считать, что плоские поярче где-то до двух раз. Но 5050 тоже слабоваты- нужна большая куча. У меня в ДХО стояло две линейки 5050 (в сумме 30 штук) днем и на трассе явно маловато, пришлось еще добавить пару трехватников, вот теперь ближе к норме :

_________________
-------------------------------------------------------
Я Мазду не беру- мне за державу обидно!

Усе верно. Только это самая минимальная граница для ДХО. Хорошим результатом следует считать 600-700кд по оптической оси каждой фары ДХО. С пол метра д.б. 2400-2800 люкса. У тебя почти тыща. Явно маловато, чтобы их назвать полноценным ДХО.

Результат по настольной лампе подтверждает твой правильный расчет.
Лампа 75 вт. По таблице из википедии это приблизительно 900 люмен. Пусть отражатель лампы (абажур) создает световой конус с углом в 65 градусов, что соответствует телесному углу в один стерадиан. Тогда настольная лампа испускает 900кд, что соответствует освещенности с полметра 3600 люкс. Реальные измерения показывают 640 лк, т.е. КПД отражателя настольной лампы (абажура) 18%, что вполне соответствует действительности из-за матовости оного и несовершенства формы отражателя лампы.
П.С. Для информации: КПД обычной рефлекторной фары 35-45% несмотря на кажущуюся идеальность зеркала отражателя фары.

_________________
"...правильнописание у меня хорошее, но почему-то хромает..."(с)

1. На фото видно, что питаются светодиоды через токозадающие резисторы. Стабильность работы низкая и греется такой девайс в три раза сильнее чем одни диоды. Качественное изделие предполагает питание через импульсный стабилизатор тока.
2. Для самодельщиков. Самые мощные светодиоды кроме фонарей иномарок стоят ещё в сетевых светодиодных лампочках от 50Вт мощностью. Стоит такая лампа от 600 руб в Ашане и сопоставима по цене с дешёвыми ДХО. Если заморочится и перемотать тамошнего драйвера трансформатор, то всё эффективно пойдёт в дело.

_________________
X-Trail Т31, черный, 2014 г.в. бенз. 2.0, CVT SE 2.0. Был GLC2011"Кварц" - теперь у родственника

катался за городом, увидел порше, так у него противотуманки горели так же как и ближней свет фар.
что за девайс?

Ivn83, это порше :
