eurisco, по форме такая же, нет внутренностей, а фонариком в зажигалке (что под рукой было) я ее просвечивал , тож хотел туда чего-нибудь "светящееся" засунуть...

а третий светодиод который направлен на иконку руля, вообще когда нибуть активируется? А то вроде как светодиод есть а никогда он не загорался. А то хотелось бк штат универсал туда вставить посередине, а кнопки вставить в 3ю и 5 ю секцию.

Я же написал, 3 индикатора, ABS, SRS и системы электронного распределения тормозных сил. Насчет расположения - поскольку у меня БКЛ давно демонтирован и на его месте БК Multitronics C-570, то выложу скан страницы из руководства по эксплуатации, надеюсь поможет:



А вот насчет платы не подскажу, поскольку БКЛ валяется где-то в гараже в куче нужного и не очень хлама, и ехать его там искать совершенно не хочется, уж пардон... :

_________________


Пионерский Заплыв - 2023

По просьбам трудящихся

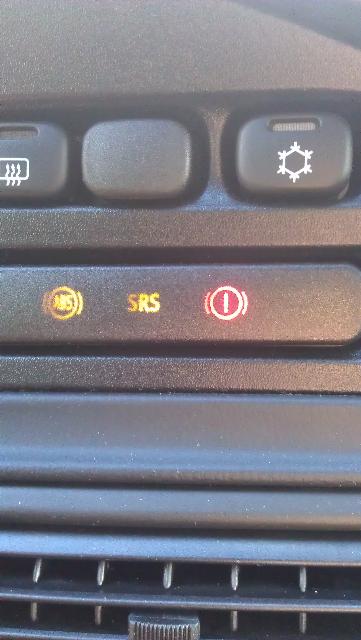

В РеШНГ при включении зажигания загорается это:

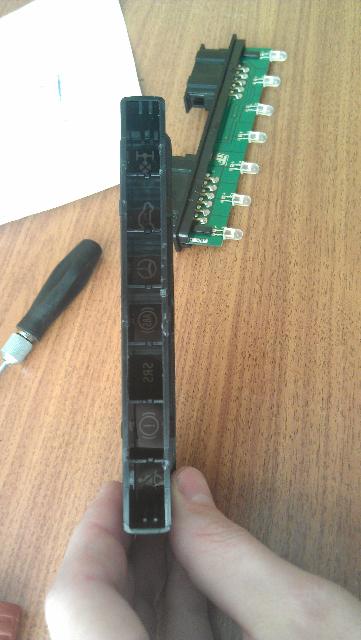

А вот как выглядит от неё БКЛ в разобраном виде:


как видите, набор значков такой же. Все светодиоды уже распаяны
Первые четыре оранжевые, пятый-жёлтый, шестой и седьмой - красные

На БКЛ от РеШГН 2 разъёма, на 5 и 6 контактов соответственно. Используется только 5 контактный разъём

Вот цоколёвка обоих разъёмов
5 контактный:
1-общий плюс при зажигании
2-масса
3-минус на значок тормозных сил
4-минус на значок подушек безопасности
5-минус на значок АБС

6 контактный:
1-общий плюс для значков блокировки, ГУРа и ремня
2-минус для значка блокировки
3-минус для значка иммобилайзера
4-минус для значка ГУРа
5-плюс для значка иммобилайзера
6-минус для значка ремня

_________________
Мои доработки в шевике
http://www.drive2.ru/r/chevrolet/788095/

BodriX, вот теперь все ясно м понятно, а интересно дорого с рестайленговых они стоят? Да и еще вопрос, тот индикатор, третий который(иконка с рулем) когда вообще должен загораться?

Индикатор руля - это походу дела исправность электроусилителя руля, но у нас же гидрач стоит Вот на калинах есть какой индикатор и даже работает : . Где то тут уже писали, что, возможно, это сделали как резерв для FAM, но и там тоже стоит гидрач, поэтому индикатор так и остался не у дел (FAMоводы, я прав?). То же самое и про индикатор ремня непристёгнутого - он вроде только в люксовых пятнашках работает

Индикаторы блокировки и иммобилайзера в РеШНГ есть в панели приборов, поэтому в БКЛ они не используются.

Цена ориентировочно 500 рублей, если интернету верить

_________________
Мои доработки в шевике
http://www.drive2.ru/r/chevrolet/788095/

BodriX, спасибо за разъяснение, я просто хотел поставить в бкл штат универсал, дисплейчик посередине(те 4 индикатор). А кнопки на месте 3го(где как раз и руль)и пятого индикатора. И сместив на одну иконку бумажку вправо, то получу:
1. блокировка
2. иммо
3. левая кнопка
4. дисплейчик
5. правая кнопка
6. SRS я расшифровал как Subwoofer Remote System(отключение и включение сабвуфера)
7. восклицательный знак как индикатор либо уровня омывайки либо незакрытой двери.

Это значит они на РШН GLS/GLC ставят БКЛ от FAM1 (экспортный вариант ШНГ). Не встречал такой в продаже.

Свой БКЛ я паял из купленного на рынке для ШНГ (и про запас лежал такой же от коллеги по форуму). А получилось все с первого раза.

Вот, кстати, фотки (кликните для увеличения):



Кому нужно спаять такой же с любыми значками и вариантами подсветки - пишите в личку.

_________________

eurisco, классно сделано, а то этот бкл такое чувство что просто заглушка безполезная. А так совсем другое дело. А это у тебя аквапринтом или еще как покрыты элементы салона?

Честно говоря, не знаю, как они это делали в 2005 г. - тогда была мода на тюнинг и моя - в исполнении "Ника" комплектации "Люкс".

Во всяком случае, если я и буду обновлять салон, то нынче это будет именно аквапринт.
