Еще не закончил, буду отчитываться о любой проделаной работе, и так начнем:
Началось все с того что пока отец перебирает двиг, решил переделать печку. ну точней поставить 1-din монитор а т.к. в низ не удобно смотреть вынести его на место регуляторов печки, а их перенести в низ. и заодно сделать их эллектроными
Были куплены:

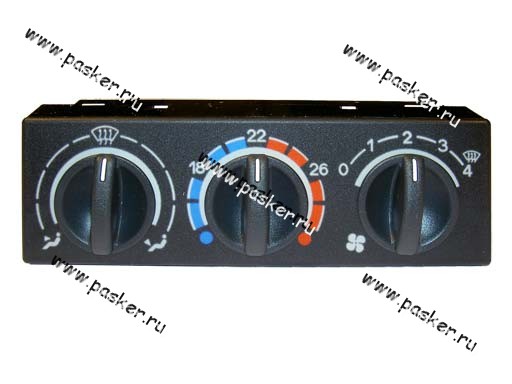

вот такой блок

Моторедуктор(нужно есче докупить)


И решил я в общем снять печку...
Потом подумав решили мы переклеить лобовое стекло сами и вырезали его.осталось только купить
В итоге вот что получилось

Засунув руку под обшивку потолка, убедился что там нечего нет, решил обклеить шумкой, снял обшивку и увидел что по середине потолка плохо прогрунтовано (краски там нет) и походу из за конденсата крыша маленько поржавела...(русский автопром блин)
ну зачистил, прогрунтовал, обклеил шумкой потолок


Печку принес домой

осмотрел, снял с нее планку и рычажок которые дергает тросик


Подпилил в моторедукторе вал чтоьы залез за место рычага

Запихал туда холодную сварку и воткнул моторедуктор, т.к. моторедуктор держится только на 1 стойке остальные слепил из холодной сварки, вот что получилось

теперь проект стоит из за отсутствия в нашем городе клея для вклейки стекол(раскупили видать ) и жду пока прийдет по почте плата freeduino
и еще не мог не похвастаться : , прикупили вот такие диски:
