Идея не моя :smile_blush:
Цитата:
Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить "ЭДС самоиндукции" — основную причину обгорания контактов.
Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А.
Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру.
Схема подключения и фото

ПС. Диод VD1 для удобства можно поставить ближе к доп. реле стартера (поз 4 на рис.).
ППС.Провод 0,75 кв. мм служит в качестве предохранителя от случайного пробоя диодов.

_________________
Хочешь иметь машину-денег имей на две
Вернуться к началу
 Профиль Фотоальбом

  Rikki
Не в сети
Сообщение Добавлено: 19 дек 2021, 06:25
Аватара пользователя
Старожил
Старожил
    2915
  •  3806
  • 62
  •   1

  •  10 мар 2014, 21:02

  •  Ульяновск

Блог: Просмотр записи (0)
likbez писал(а):
Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток

Это диод Шоттки, очень не любит высоких тмператур, большие токи утечки и невысокое пробивное напряжение.
Такие не ставят в защиту от выбросов. Их преимущество в низком прямом падении, здесь не востребовано.
Любой обычный, высоковольтный обязательно, 15-30а силой. Типа такого , сотню подобных можно найти

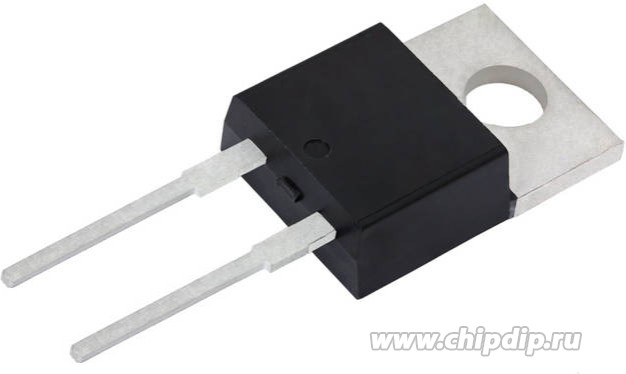

MUR1560G, Ультрабыстрый диод 15А 600В [TO-220AC]78 руб.


_________________
Шнива 2007г. Двухрядники и ступицы от МВН. Натяжитель Исаи. БК Штат шеви вектор м.
Вернуться к началу
 Профиль Фотоальбом

  Sergei55.ru
Не в сети
Сообщение Добавлено: 19 дек 2021, 10:27
Профи
Профи
    22370
  •  18771
  • 64

  •  24 окт 2010, 08:19

  •  Омск

Блог: Просмотр записи (0)
@likbez , тема о доп реле на форуме есть !!!
а ты опять дерьмо тащишь, ещё темы создаёшь

_________________
не хочу вас растраивать, но у меня всё хорошо !!!
Вернуться к началу
 Профиль

  likbez
Не в сети
Сообщение Добавлено: 19 дек 2021, 22:41
Аватара пользователя
Старожил
Старожил
    290
Автор темы
  •  2322
  • 61
  •   9

  •  29 апр 2017, 22:52

  •  Москва

Блог: Просмотр записи (0)
Rikki писал(а):
Любой обычный, высоковольтный обязательно, 15-30а силой. Типа такого , сотню подобных можно найти
MUR1560G, Ультрабыстрый диод 15А 600В [TO-220AC]78 руб.

А как такое
Цитата:
20-амперные диоды Д204-20Х на напряжение 150 В, имеющих обратную полярность и специально предназначенных для монтажа в изделиях автотракторной техники. Рабочий диапазон температур -50…+175 град., прямой импульсный ток до 300 А.

Конструктив
https://www.drive2.ru/l/9452819
ПС. В старой советской книжке для подобной защиты рекомендовали ставить любой диод, допускающий максимальный ток не менее 10А, а напряжение не ниже 200В,например, Д214.

_________________
Хочешь иметь машину-денег имей на две
Вернуться к началу
 Профиль Фотоальбом

  Vityok
Не в сети
Сообщение Добавлено: 20 дек 2021, 07:07
Профи
Профи
    1605
  •  7194

  •  31 мар 2015, 10:08

  •  Москва

Блог: Просмотр записи (0)
Sergei55.ru писал(а):
а ты опять дерьмо тащишь

Плохое решение описано в стартовом посте?
Вернуться к началу
 Профиль

  Sergei55.ru
Не в сети
Сообщение Добавлено: 20 дек 2021, 07:25
Профи
Профи
    22370
  •  18771
  • 64

  •  24 окт 2010, 08:19

  •  Омск

Блог: Просмотр записи (0)
@Vityok , , @likbez , ни чего написал, что сделал своими руками, ни одного поста, что повторил, проверил

_________________
не хочу вас растраивать, но у меня всё хорошо !!!
Вернуться к началу
 Профиль

  dkrasny
Не в сети
Сообщение Добавлено: 20 дек 2021, 09:35
Аватара пользователя
Старожил
Старожил
    650
  •  1218
  • 48
  •   0

  •  16 авг 2020, 20:29

  •  Саратов

Блог: Просмотр записи (0)
Я бы в цепи с диодами ещё предохранители поставил бы. Снимать стартер, чтобы устранить КЗ (если таковое случится) то ещё удовольствие, особенно, если машинка с кодиционером :smile_headbang:
Вернуться к началу
 Профиль Фотоальбом

  Sergei55.ru
Не в сети
Сообщение Добавлено: 20 дек 2021, 09:38
Профи
Профи
    22370
  •  18771
  • 64

  •  24 окт 2010, 08:19

  •  Омск

Блог: Просмотр записи (0)
@dkrasny , а теперь загляни в камасутру, какая переодичность обслуживания стартера ???

_________________
не хочу вас растраивать, но у меня всё хорошо !!!
Вернуться к началу
 Профиль

  dkrasny
Не в сети
Сообщение Добавлено: 20 дек 2021, 10:52
Аватара пользователя
Старожил
Старожил
    650
  •  1218
  • 48
  •   0

  •  16 авг 2020, 20:29

  •  Саратов

Блог: Просмотр записи (0)
Sergei55.ru писал(а):
какая переодичность обслуживания стартера ???
Какая разница: какая периодичность? Сознательно своими руками создавать себе устройство, которое напомнит вам, что пришло время обслужить стартер, когда вам срочно надо ехать бабушку в аэропорт отвозить из деревни, в которой кроме вашего авто другого транспорта нет? Это какое-то извращённое самоубийство.
А так: сгорел диод - проверяющая система вам просигнализировала. И вы думаете: сейчас техобслуживание устраивать или до выходных терпит?
Вернуться к началу
 Профиль Фотоальбом

  Sergei55.ru
Не в сети
Сообщение Добавлено: 20 дек 2021, 11:06
Профи
Профи
    22370
  •  18771
  • 64

  •  24 окт 2010, 08:19

  •  Омск

Блог: Просмотр записи (0)
да горите вы ясным пламенем !!!
у Высоцкого песня есть, и если дуб как дерево, родишся баобабом и будешь баобабом тыщу лет, пока помрёшь

_________________
