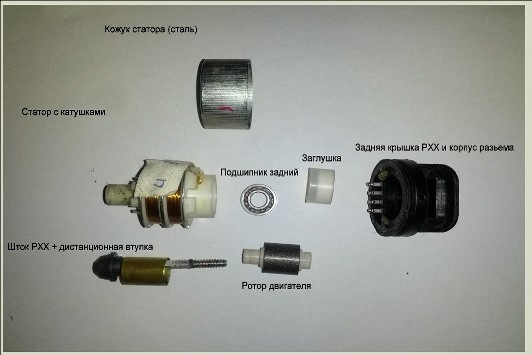

Вскрыл РХХ - публикую, что внутри. Принцип простой.
Это двигатель постоянного тока "наоборот" т.е. ротор с постоянным магнитом, а статор - две катушки "вперед/назад" Поворот ротора происходит при подаче импульса +12в на одну из обмоток(катушек).
Ротор надет на шток и в паре с ним это ходовой винт/гайка с резьбой крупного шага - поворот ротора вызывает линейное перемещение штока наружу/внутрь. Сам ротор только вращается в статоре - от линейного перемещения удерживается крышкой сзади и втулкой в статоре - спереди
На внутреннем конце ротора напрессован подшипник - и статор с этой стороны закрыт крышкой. другой конец ротора опирается на втулку отформованную в теле статора.
Концы обмоток выведены на контакты разьема с внутренней стороны корпуса разьема одновременно это крышка корпуса РХХ
На статор надет стальной экран обжатый клипсами в 4х местах.
Задняя крышка(корпус разьема) приклеена эластичным клеем к статору после сборки
и зафиксирована в общем стальном корпусе РХХ штифтами со шляпками.
Теперь о дефектах, имхо - они чаще чисто механические:
1. Износ ротора и статора от контакта с металлическим штоком: во вскрытом РХХ - буквально стружка пластика на резьбовой части штока и внутри статора(металлический шток движется вперед назад по пазам на статоре). Результат - сильный радиальный люфт штока
2. Полное отсутствие какой либо смазки в подшипнике и стружка пластика в нем - даже от руки проворачивается с трудом
Возможно смазка там вообще не предусмотрена: почему? - непонятно.
Общее впечатление о конструкции РХХ - ОН НЕ МОЖЕТ НЕ СЛОМАТЬСЯ!!!
сочлененная пара - пластик(полиамид? полиэтилен?)/металл (штока) рано или поздно появятся зазоры, пластик будет сьеден кромками пазов и резьбы штока. Что и наблюдается при вскрытии. Шток начнет застревать вместе с ротором.
И произойти это может в любой момент и чз 500 км и после 100т
Как уже описано ранее при желании (отсутствии исправного РХХ с нужным номером), шток дефектного РХХ можно переставить в новый РХХ.
Для этого надо:
1.организовать подключение РХХ к разьему чз ответную часть ("маму":smile_wink: и к +12В
вот по этой схеме
http://www.chiptuner.ru/content/handmake/
S1 - тумблер задающий направление перемещения (внутрь/наружу)
S2 кнопка нажатие ее сдвигает шток на один шаг
Теперь из нового РХХ можно вынуть шток - переставив тумблер в положение "наружу" и многократно нажимая кнопку до тех пор пока шток не выйдет из зацепления с ротором - осторожно, пружина сильная и может резко вытолкнуть шток в конечном положении.
Так же снимается шток с дефектного РХХ.
Теперь "родной" шток устанавливается с надетой пружиной и втулкой в пазы на корпусе статора нового РХХ , тумблер переводится в положение "внутрь", нажимаете на шток (не сильно и) удерживая шток (преодолевая силу пружины) многократно нажимаем кнопку до тех пор пока шток полностью(до упора) не войдет в корпус РХХ
В качестве источника питания +12В можно использовать любой с допустимым током нагрузки до 0.5А
