Обновил ранний пост,
вес гены получился 5,2кг.
Мост на 6 диодов.
Выводов с обмоток - 6.

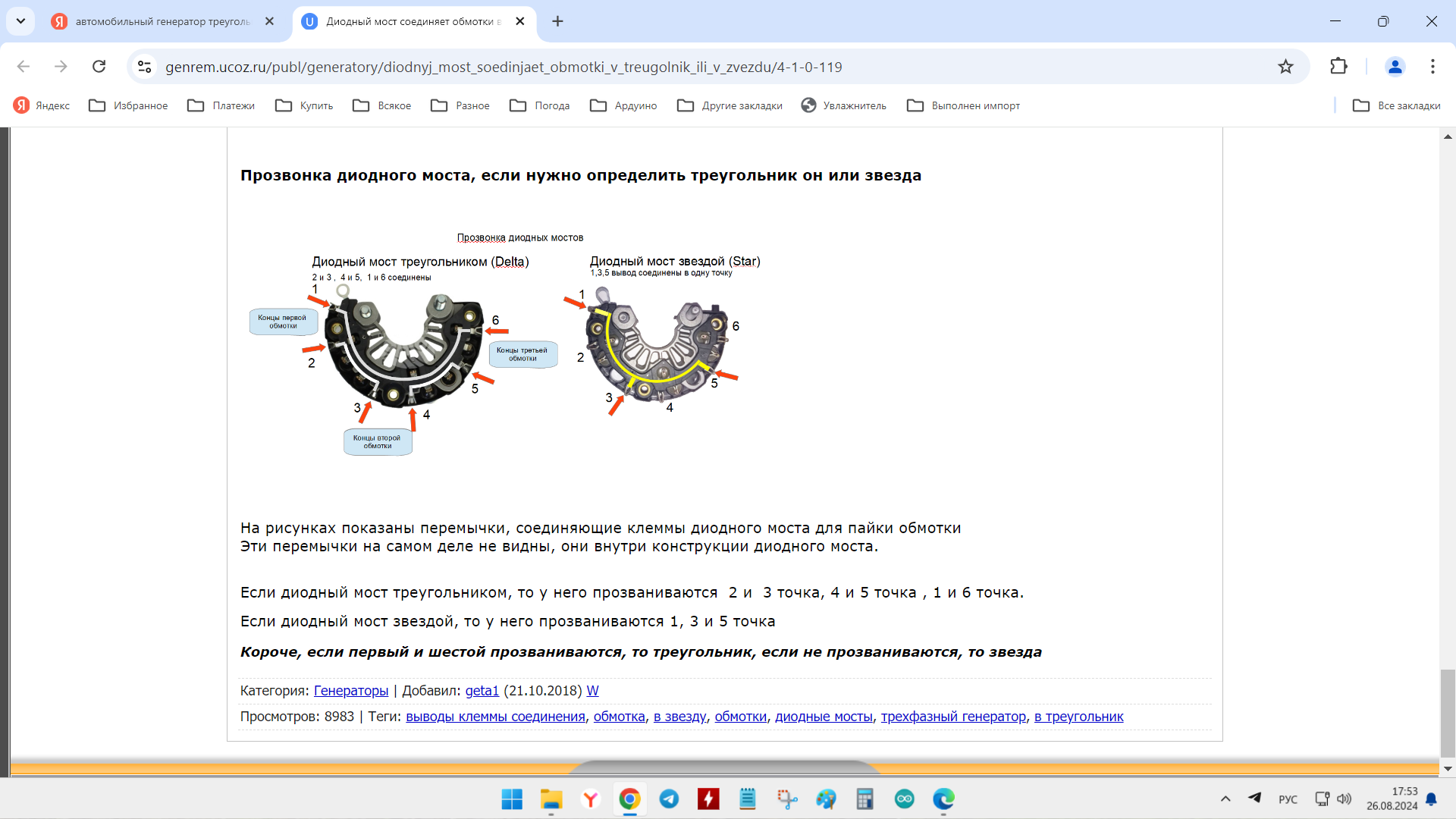

Звезда или треугольник - я не искал.
Якорь порадовал - примерно 1,8 ома.
При 14,4в берет тока 8,3 ампера,
через минутку нагревается, и 7,7 ампер.
Завершил эксперимент - что получится, если запитать
обмотку якоря и интегралку раздельно - т.е. интегралку
запитываем через диод шоттки, а якорь запитываем
напрямую от В+. При этом обязательно шунтировать якорь
диодом, иначе интегралке (ключу в ней) кирдык.
Рекомендации отсюда https://www.niva-faq.msk.ru/tehnika/ele ... rat/rr.htm
Значит, интегралку обманывает SB560, а защищает 1N5401.

Работать работает, но результат оказался не совсем такой, какой хотелось.


попутно наблюдались легкие колебания яркости габаритов,
которые на самых тяжелых режимах становились уже совсем
малозаметны, почти как штатный РР.
Результат не устроил, поэтому вернул к прежней схеме,
с одним диодом шоттки.

_________________
2123 GLC снежка 2012г. ДХО, АНЦ ISAI, пищалка ручника, маслоотделитель РХХ, чип Е4.

@styxsv , извини, но фраза "диод шоттки" выглядит как "таблица менделеева". Спасибо за понимание.

_________________
С уважением! Александр

"...крайними бывают плоть, Север, мера, срок и необходимость!"
https://legal-alien.ru/almanakh/akuly-i ... 65-krajnij

Это не фразы, а словосочетания.

_________________
2123 GLC снежка 2012г. ДХО, АНЦ ISAI, пищалка ручника, маслоотделитель РХХ, чип Е4.

@styxsv , отличная работа!

_________________
М401-2103-2106-21213-ШН GLC 2016

Диод Шотке-устоявшееся выражение для обозначения определеного типа диодов обладающих малым прямым падением напряжения-навскидку у него 0,1 вольт падения.
У германиевых 0,5 вольта , но их уже в природе нет, у кремниевых 1,2-1,5 вольта.
То бишь Шотке кардинально отличается , но у него недостатки-он низковольтовый, если для кремниевого 500 вольт норма, то у Шотке в норме 50 вольт

Если в преобразовании напряжения , ну к примеру 300 вольт, 3 вольта потерять- ни о чем,
то к примеру на 12 вольтах на класическом выпрямительном мосту упадет 3 вольта-25% овердокуя.
Потому диод Шотке стоит особняком -с его спецификой.

ПиСи-на заре эры были диоды Зенера, позже они приняли устоявшееся название *стабилитрон*

Шоттки - это фамилия первого исследователя свойств барьера металл/полупроводник.
Пишется с прописной буквы.

Шотке-это единтсвено что осталось с пары десятков фамилий.
У отца был военый учебник по радиоэлектронике, ну в смысле учебник для военого ВУЗа. Конца 50-х, начала 60 годов. Так там каждая схема имела свою фамилию.
..схема Ганса..., схема Петерсона..диод Зенера....

Так у тебя без допдиодов получается? А по ссылке с ними.
Что то не совсем понятно, какой схема стала. Можешь нарисовать или подрисовать?
Диоды вижу встречно параллельны . Катушка по идее должна плавно набирать энергию и плавно сбрасывать , если путь току не преграждён . Интересно, откуда взялись видимые пульсации.

_________________
Шнива 2007г. Двухрядники и ступицы от МВН. Натяжитель Исаи. БК Штат шеви вектор м.

Конечно! с допдиодами я б давно нормальный регулятор поставил и никаких проблем.
было

стало
