  AlexPost
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 11 июл 2013, 17:32
Аватара пользователя
Старожил
Старожил
    390
  •  1308
  • 47
  •   46

  •  20 дек 2007, 18:00

  •  Королев, Моск.обл.

Блог: Просмотр записи (0)

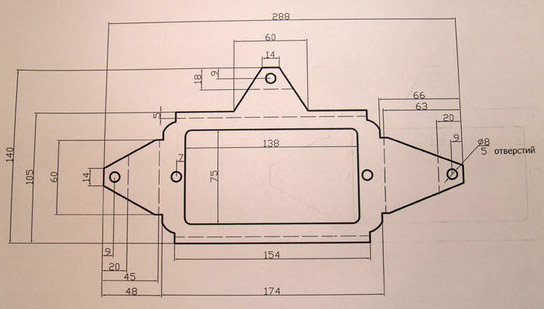

На форуме уже где-то выкладывали чертежик кронштейнов (спасибо хорошему человеку).
Я себе сохранил на всякий случай, вот делюсь
Думаю, сделать самому, не составит труда :
Вернуться к началу
 Профиль Фотоальбом

  Sergoffan2
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 17 июл 2013, 13:33
Аватара пользователя
Участник
Участник
    10
  •  79

  •  20 янв 2013, 09:55

  •  Нижегородская обл. Городец

Блог: Просмотр записи (0)

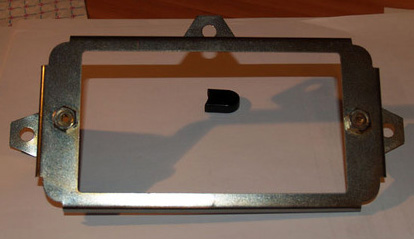

А на фотке рамка как новенькая, знать где то продается!!!! Спасибочки за информацию. Если не найду, вырежу из оцинковки по чертежу.
Вернуться к началу
 Профиль

  Sergoffan2
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 17 июл 2013, 13:45
Аватара пользователя
Участник
Участник
    10
  •  79

  •  20 янв 2013, 09:55

  •  Нижегородская обл. Городец

Блог: Просмотр записи (0)
Михалыч35 писал(а):
Sergoffan2, Крепления шли с фарами,так что????

Это ты про две дырки в пластмассовом ободке? Вот только на бампере с внутренней стороны 3 отверстия под саморезы,абсолютно не подходящие!!!
Вернуться к началу
 Профиль

  Михалыч35
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 17 июл 2013, 18:53
Аватара пользователя
Профи
Профи
    2580
  •  5764
  • 67

  •  19 фев 2010, 14:33

  •  ЧЕРЕПОВЕЦ

Блог: Просмотр записи (0)
Sergoffan2, Металлические,заводские,похожи на приведенные выше. Крепления три самореза.

_________________
РанЬше ума небыло,щас ума не надо.


Вернуться к началу
 Профиль

  Look
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 20 июл 2013, 09:28
Новичок
Новичок
    0
  •  16

  •  26 фев 2013, 13:04

Блог: Просмотр записи (0)
Zheka® писал(а):
Вот тебе схемка для счастья
Схема не от нашей машины, приведена для примера подключения кнопки!!!

- контакт "B" кидаешь на габариты (можно запараллелить на одноимённый контакт соседней кнопки включения задних ПТФ)
- контакты "2" и "D" запараллелены и идут на 85-й контакт реле
- контакт "1" цепляется на 8-й контакт колодки X1 (Ш1)
- контакт "А" - масса, берётся с соседней кнопки
После подключения массы и контакта "В" включи габариты и проверь, есть ли индикация символа кнопки.

вот ещё ссылка на схему http://www.chevy-niva.ru/viewtopic.php?start=0&t=93
всё почти также, только 30-й контакт с реле должен идти напрямую к "+" аккумулятора. Реле должно быть отдельное!



Купил установочный комплект на Шниву. при установке загудело реле(отдельное от монтажного блока), ПТФ светит. Подскажите, где ошибка в схеме http://files.mail.ru/A1B9E1922A2B43DABA ... F9D3F4?t=1
в инструкции.
Что интересно, при увеличении яркости подсветки панели приборов почти до мах, гудение прекращается! При мин подсветки гудение слабое, далее увеличиваю яркость- появляется мах гудения, далее меньше и полностью прекращается. На свет ПТФ не влияет вроде.
Все новое, только что установил, даже еще вторую фару не поставил.
Поменял кнопку ПТФ(была вторая)- не помогло.
Вернуться к началу
 Профиль

  bigfooter
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 20 июл 2013, 14:33
Новичок
Новичок
    2
  •  10

  •  16 июн 2012, 17:02

Блог: Просмотр записи (0)
После того как нырнул в ручей в противотуманках вода) что собственно делать)? есть инструкция по снятию с картинками? (bertone)
Вернуться к началу
 Профиль

  Sergoffan2
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 02 авг 2013, 16:37
Аватара пользователя
Участник
Участник
    10
  •  79

  •  20 янв 2013, 09:55

  •  Нижегородская обл. Городец

Блог: Просмотр записи (0)
Look писал(а):
Zheka® писал(а):
Вот тебе схемка для счастья
Схема не от нашей машины, приведена для примера подключения кнопки!!!

- контакт "B" кидаешь на габариты (можно запараллелить на одноимённый контакт соседней кнопки включения задних ПТФ)
- контакты "2" и "D" запараллелены и идут на 85-й контакт реле
- контакт "1" цепляется на 8-й контакт колодки X1 (Ш1)
- контакт "А" - масса, берётся с соседней кнопки
После подключения массы и контакта "В" включи габариты и проверь, есть ли индикация символа кнопки.

вот ещё ссылка на схему http://www.chevy-niva.ru/viewtopic.php?start=0&t=93
всё почти также, только 30-й контакт с реле должен идти напрямую к "+" аккумулятора. Реле должно быть отдельное!



Купил установочный комплект на Шниву. при установке загудело реле(отдельное от монтажного блока), ПТФ светит. Подскажите, где ошибка в схеме http://files.mail.ru/A1B9E1922A2B43DABA ... F9D3F4?t=1
в инструкции.
Что интересно, при увеличении яркости подсветки панели приборов почти до мах, гудение прекращается! При мин подсветки гудение слабое, далее увеличиваю яркость- появляется мах гудения, далее меньше и полностью прекращается. На свет ПТФ не влияет вроде.
Все новое, только что установил, даже еще вторую фару не поставил.
Поменял кнопку ПТФ(была вторая)- не помогло.

А релюшку пробовал менять? Гудеть только она может или же слабый контакт. Проверь чтоб не грелось. Не знаю, смотря какая машина. У меня 07 года,у них на ПТФ идут желтый +,черный - .Вместо туманок стояли заглушки,не кнопки,не релюшки только готовая проводка.Все недостоющее купил поставил-работает без нареканий.Только с креплением была проблема.
Вернуться к началу
 Профиль

  xcv60
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 07 авг 2013, 18:42
Аватара пользователя
Участник
Участник
    40
  •  96
  • 63

  •  28 янв 2007, 18:02

  •  Омск

Блог: Просмотр записи (0)
Look писал(а):
Подскажите, где ошибка в схеме http://files.mail.ru/A1B9E1922A2B43DABA ... F9D3F4?t=1
в инструкции. .

В схеме ошибка подключения кнопки.
Реле в этой схеме, питается от освещения приборов и кнопок, вот регулятор яркости и уменьшает напряжение, доводя до гудения.
Подай + на 1 контакт кнопки с Ш1 контакт 8 т.е. через F1 монтажного блока.
http://www.chevy-niva.ru/viewtopic.php?p=5753312#5753312

_________________
L / Евро4 / БК ШТАТ Х1-М / Багажник Атлант
[url=http://www.autometric.ru/car/chevrolet/niva][img:5ec1409d77]http://www.autometric.ru/lines/5192045300c9b.gif[/img:5ec1409d77][/URL]
Вернуться к началу
 Профиль

  chauve
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 10 авг 2013, 20:57
Аватара пользователя
Новичок
Новичок
    10
  •  32

  •  20 мар 2013, 20:22

Блог: Просмотр записи (0)
DeBugger писал(а):
ПРОТИВОТУМАННЫЕ ФАРЫ
На автомобилях в вариантном исполнении могут быть установлены противотуманные фары. Схема включения противотуманных фар показана на рис. 7-19а. Фары включаются выключателем 3 с помощью вспомогательного реле 4 типа 113.3747. Противотуманные фары можно включить только в том случае, если переключателем включено наружное освещение.
Рис. 7-19а. Схема включения противотуманных фар
1 - противотуманные фары; 2 - монтажный блок; 3 - выключатель противотуманных фар; 4 -реле включения противотуманных фар; А - к источникам питания; В - к переключателю наружного освещения.



Что то совсем запутался - 30 и 87 контакты реле почему на эти схемах местами поменяны? какая схема верная для L-ки 2011 года?
Вернуться к началу
 Профиль

  РыболовЪ
Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 15 авг 2013, 20:37
Аватара пользователя
Профи
Профи
    5568
  •  10470
  • 53
  •   19

  •  02 дек 2008, 22:15

  •  Деревня в Волгоградской области

Блог: Просмотр записи (0)
chauve,
Цитата:
Что то совсем запутался - 30 и 87 контакты реле почему на эти схемах местами поменяны? какая схема верная для L-ки 2011 года?

Собственно - тот же вопрос...
Как задействовать штатные предохранители?
Кто прояснит?

_________________
L 2008г. Легкий рыболовный тюнинг.Пока недвижимость... :smile_blush:
L 2012г. Немного паламал... :smile_drunk:
