ВВА,

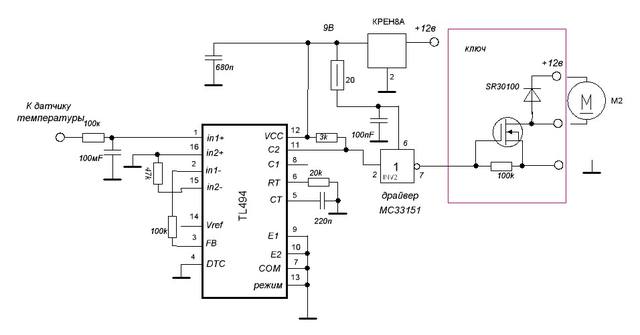

Не, я не отказываюсь от 494. Я отказываюсь одной микросхемой управлять двумя вентиляторами. В этом режиме она выключенная даёт 1 на выходах. Тут проблема с отключением. Зато отлично получается одним вентилятором. Сам шим уже вогнал в диапазон. Сейчас кумекаю, как обеспечить включение сразу на 55% и до 100 плавно. Тоже идеи есть. Тут и до защиты по току дело может дойти однако. Вот на чём остановился. Это регулировка 0-96%. Дальше нужно реализовать 55%-96%. Думаю над гистерезисом вкл-выкл.


Ёмкость после датчика конечно 100nF а не mF. Пока сырой набросок, но работает. Да, регулировочная характеристика по вх 3 ноги.
3.5в - 0%
2в - 50%
1в - 96%.

_________________
Шнива 2007г. Двухрядники и ступицы от МВН. Натяжитель Исаи. БК Штат шеви вектор м.

Rikki,
В моей схемке микросхемки
есть ещё один источник напряжения : между 15 выводом и инвертирующим входом DA4
величиной в 80 mv.

ВВА,
В моём справочнике есть примечание, что этот источник 80mv только для TL493,

_________________
Шнива 2007г. Двухрядники и ступицы от МВН. Натяжитель Исаи. БК Штат шеви вектор м.

Rikki,
Ага, я просмотрел :
А нельзя пилу с одной микросхемки (с 5 ноги) подать на вторую мелкосхемку, тоже на 5ю
через инвертирующий усилитель с коэффициентом, равным 1.
На второй мелкосхемке RC не ставить.
Будет здвиг на 180 градусов.
Чо там внутри генератора, может не помешает?

Можно, именно так синхронизация 2 микросхем и делается.
С 5 на 5, а 6 нога цепляется к Vref. Если с инверсией, то вот он парафазный режим.

_________________
Шнива 2007г. Двухрядники и ступицы от МВН. Натяжитель Исаи. БК Штат шеви вектор м.

Rikki,
На формирование импульсов управлени я использовал 3 корпуса по два дифусилителя.
Есть и по четыре в корпусе...
Тогда, два операционника можно использовать на измерение.
Чето уже преимущество теряться начинает.
Не находишь?
Что только проводков поменьше.
Все, спать пора!
Четыре корпуса я использовал...

Так то оно так, здесь другой уровень получается. Время покажет, вот если токоограничение ещё забабаню, это будет совсем другая песня.

_________________
Шнива 2007г. Двухрядники и ступицы от МВН. Натяжитель Исаи. БК Штат шеви вектор м.

Rikki,
Что будет датчиками тока?
Холла?

Пока не решил, у меня есть промышленные шунты различные, мож их, про датчик Холла интересная мысль.

_________________
Шнива 2007г. Двухрядники и ступицы от МВН. Натяжитель Исаи. БК Штат шеви вектор м.

Rikki,
Щас уже не помню, но когда что-то уж шибко не пошло, я по игрался с логикой.
Промышленная серия 511 в наличии есть.триггера , счётчики, и тп.
В результате плюнул, и вернулся к операционникам.
По задачке, которую я сам себе поставил, уж шибко специфичный формирователь импульсов управления получается.
По той же причине отказался от таймера 555.
Хорошо бы, еслиб нашлась мелкосхемка, упростить монтажку надо бы...
