Всем приятного времени суток, вчера закончил установку кнопки управления центральным замком на рестайленговой шниве (май 2016 года).
Как уже писал выше кнопку решил поставить в лючек у плафона освещения салона предназначенный видимо для установки эра глонас. Отверстие для кнопки в лючке удобнее размечать и выпиливать используя в качестве шаблона переходник для установки кнопки стеклоподьемника в квадратное отверстие.
Далее необходимо снять разьем с контроллера электропакета, для этого прошлось сначало снять контроллер. Он расположен за педалью сцепления и для доступа к нему необходимо сдвинуть в сторону блок предохранителей.
Контроллер:
Маркировка контроллера:

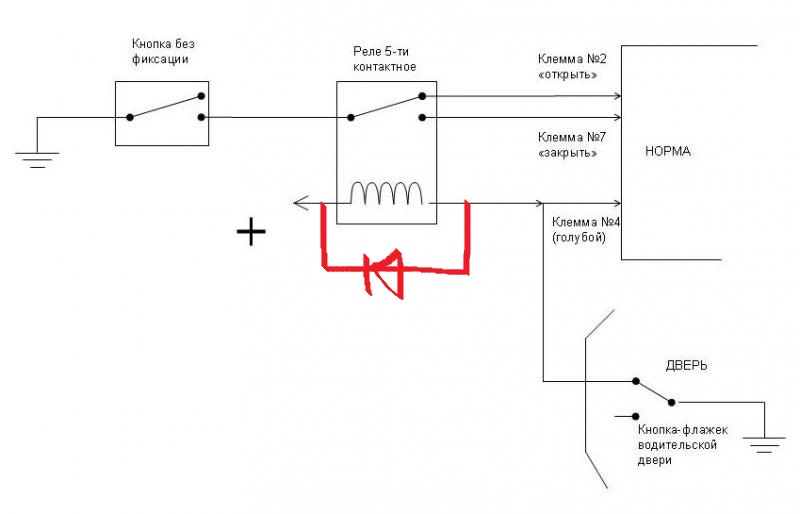

Как уже писали выше для управления центральным замком необходимо замкнуть на массу второй или седьмой вывод контроллера.
При снятии колодки жгута проводов с контроллера оказалось что контакты "мама" в втором и седьмом контакте отсутствуют.
Контакты контроллера шириной 3 мм, а в колодке жгута проводов контакты очень похожи на эти, но не уверен, так как в колодки доступ для извлечения контакта только к одному усу, а здесь их два.
Эти контакты можно вытащить из колодки контроллера двигателя или разьемов датчиков. Я взял контакты из колодки контроллера УАЗ, двигателя ЗМЗ 409, просто от туда было проще всего их достать. В колодку контроллера электропакета эти контакты вошли довольно туго, что вызвало сомнения в том что они именно такие, но держутся нормально и со стороны от остальных не отличиш.
Кстате к контроллеру идеально подходит обычный 3-х милиметровый контакт "мама", но как он влезет в колодку не знаю.
После подсоединения проводов к 2-му и 7- му контактам колодки, устанавливаем контроллер на место.
Для подсветки кнопки, а полсветка нужна так как ночью не видно куда там в потолке пальцем тыкать, берем питание с любого из белых проводов кнопок коректора фар и регулировки яркости подсветки приборной панели. Провод подсветки обьединяем в один жгут с проводами управления центральным замком и протаскиваем на крышу по левой стойки, предварительно сняв с нее накладку.
Далее под обивкой крыше протаскиваем наш жгут к отверстию где планируется установить кнопку. Для того чтобы правельно подключить управление центральным замком и подсветку, нам необходимо еще и масса, ее можно взять с черного провода плафона освещения.
Схема кнопки стелоподьемника:
Подключаем провода к кнопки стеклоподьемника.
1 - отпирание/запирание дверей.
2 - масса
3 - не подключаем.
4 - + 12 В подсветки
5 - масса
6 - не подключаем
7- запирание/отпирание дверей.
Далее провода проходящие над плафоном освещения убираем в гофру и крепим к потолку стяжками. Это необходимо во избежание оплавления извляции об горячию лампочку фонаря. У меня при прокладки провода датчика дождя его провод лег на лампочку фонаря, хорошо сразу заметил.
Затем устанавливаем на место плафон освещения и кнопку, а такжи остальные снятые детали.
Подсветка:
