Всё верно, только мы одно и тоже называем по-разному. Вы "блок автосвета" (так на заводской схеме, он под № 36) назвали "реле автосвета". А ещё на заводской схеме под № 37 есть "реле автосвета", на которое сигнал идет от "блока автосвета" и оно включает габариты.

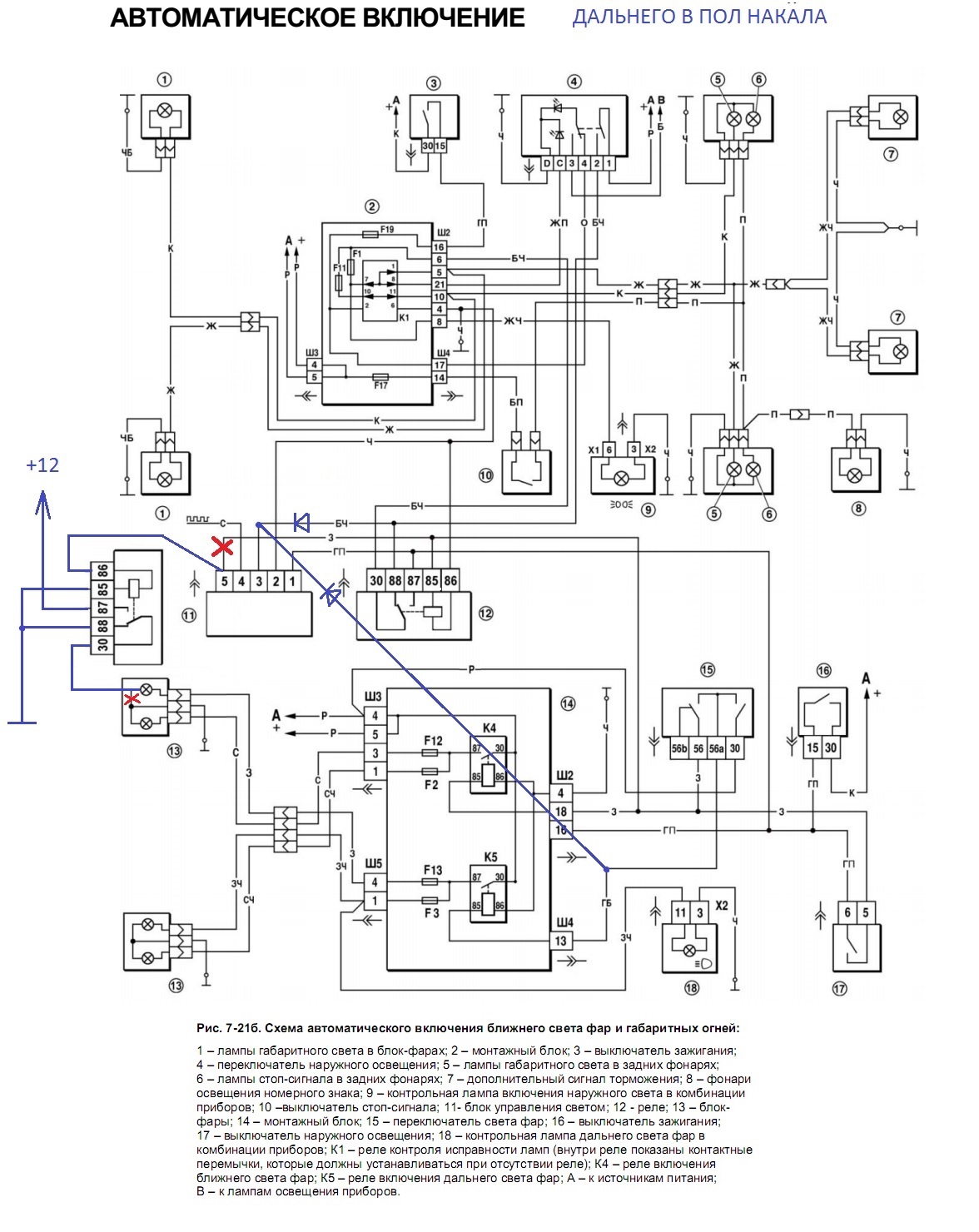

согласен, что не так обозвал элементы, но реле 37 трогать нельзя, т к оно 5ти контактное и в выключенном состоянии коммутирует цепь габаритных огней и выключатель габаритов, и если его изымать из схемы, то обязательно необходимо вместо него на контакты 30 и 88 установить перемычку. На этой схеме оно под номером 12



Добавлено спустя 6 минут 10 секунд:

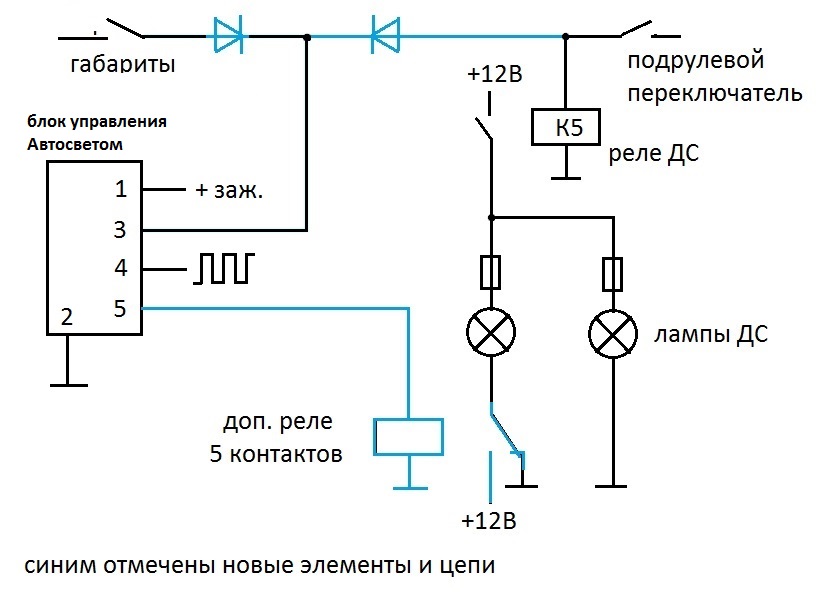

@KHM , вот так сойдет?

_________________
RS0Y5-42-02D

Справедливое замечание. Лучше поставлю перемычку, чем габариты будут постоянно гореть. На предыдущей ШНиве к моменту перегорания лампочки габарита пластмассовый цоколь был чёрный и готов был рассыпаться.
Откуда такая схема? Я пользуюсь другой, где-то тут ссылка была, неудобная она.

Добавлено спустя 5 минут 35 секунд:
Ну и уже заодно подскажите, пожалуйста, где этот самый блок автосвета находится? Реле, я так понимаю, на монтажном блоке, а сам автосвет?
Я тут раньше спрашивал, не ответили.

да не будут они постоянно гореть, т к это реле будет отключено от 5 контакта блока управления светом


из руководства по ремонту от 18 года

https://www.chevy-niva.ru/n/viewtopic.php?f=51&t=52230#p2866329 второй пост этой темы

реле за монтажным блоком

_________________
RS0Y5-42-02D

Всё. Спасибо!

@KHM , блок управление автосветом, назначение выводов:
1. плюс зажигание
2. масса
3. вход блокировки
4. вход для сигнала ДС
5. выход управления

_________________
RS0Y5-42-02D

Друзья!
Кто подскажет почему.
Почему не так как предрекалось.
Вынул новое реле автосвета и поставил энергомашевское.Всё хорошечно,писАл.
А сегодня ставил штатх1 и заодно в кнопе бл.свет/габариты выкусил связь между ними.
Странно,но при нажатии на габариты лампа дальнего гаснет,и габариты загораются, НО! при нажатии на ближний свет
и ближний и габариты тоже загораются.Что за хрень?
Почему загораются габариты при нажатии только кнопы ближнего.

_________________
ВАЗ2123-и быстро и везде
------------------------------------------------
Время-зверь не видимый,неумолимый.

смотрим схему - https://www.chevy-niva.ru/n/viewtopic.php?f=51&t=52230&p=3168940#p3168330, если включить выключатель ближнего света (17) без физической связи с выключателем габаритов, то включиться реле 12, которое и включит только габариты

_________________
RS0Y5-42-02D

Я этого не ожидал и опасаюсь.На прошлой машине такого небыло.

_________________
ВАЗ2123-и быстро и везде
------------------------------------------------
Время-зверь не видимый,неумолимый.

на прошлой машине и автосвета не было )) найди реле которое на схеме под номером 12 и отрежь провод от его 85 или 86 контакта
