Спасибо, скачал!
Но... Купил машину в феврале 17 года, и судя по всему, это комплектация L 60 (SP+) которая выпускались с 06.16 по 04.17г.
Стал ставить сигнашку, и выяснилось, что электросхема машины реально отличается от всего, что есть в сети. В частности, в моём автомобиле нет модуля электропакета, а вместо него только маленький шестивыводный блок центрального замка. Есть блок вежливой подсветки, но где он и как он подключается к концевиками дверей - непонятно. Вот сейчас сижу и думаю, как быть...

В общем, нужна схема именно на версию L 60 (SP+). Ну, или на LC 60 (SP+). Ну, или на более позднюю версию, на худой конец. Коллеги, где её можно добыть? У кого какие мысли?
Спасибо!

290 лист презентации и далее!

а вежливая подсветка всегда работала от блока АПС в любой комплектации

_________________
RS0Y5-42-02D

Точно! Спасибо! Я скачал презентацию, но схемы в зависимости от версий там не совсем по порядку, поэтому сразу не нашел. А сейчас глянул - точно моя схема! Теперь все ясно, как и что, действительно вежливым светом рулит АПС. Сегодня вечером все развяжу диодами, и будет гут! Еще раз спасибо за инфу!

Здравствуйте. У знакомого шевик 2015 г.в. не включается стартер. комплектацию не смотрел, полез искать реле стартера но его не нашел. Под блоком предохранителей ниже еще два ряда реле в каждом ряду по 4 штуки реле. Все штатное.
Подскажите где можно найти информацию по расположению этих реле и сколько реле учавствует в цепочке запуска стартера. ЭБУ бош 7.9.7
Машину завели с галстука.

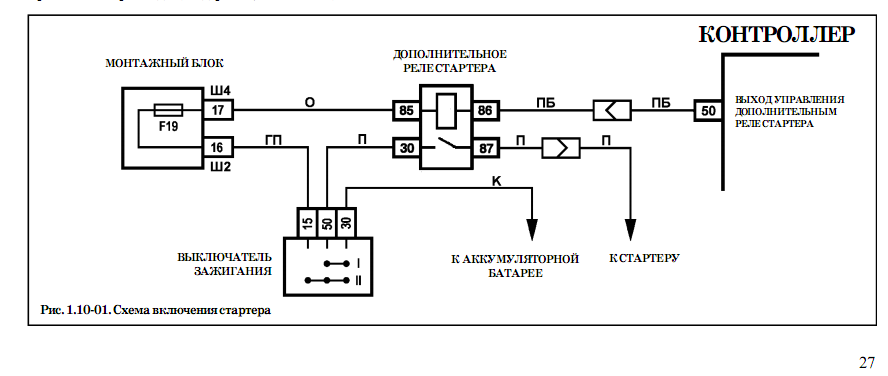

У меня в стоке было тоже два ряда, но в верхнем было три реле, а в нижнем одно- стартера. В запуске стартера: выключатель зажигания и реле стартера.

_________________
L-ка сентябрь 2010г.

_________________
RS0Y5-42-02D

Подкиньте целиком схему на машину пожалуйста,может и цветная завалялась?
И может есть фотки из мануалов где описаны по порядку эти реле расположенные под блоком предохранителей.

в теме есть практически все схемы...

_________________
Работать надо не 12 часов, а головой.
© Стив Джобс

схема 2011г.

_________________
L-ка сентябрь 2010г.

По расположению реле сможете объяснить какое за что отвечает? Два ряда всего шесть реле. Спасибо за помощь.
