waik, Мотор нового образца,просто мотор стоит дороже чем этот с резистором.Управление пока не знаю,может просто оконечники поставлю ввиде герконов.

_________________
VWШНива 1.9 TDI (ЗДТ,ABS/EDS,климат контроль,LED головной свет)

waik, Управление мотором сделал на микросхеме BA6209,это драйвер двигателя,на заслонку поставил контакты,которые замыкаются на массу,в ручку поставил два микрика,закрыто-открыто,тоесть замкнуло и заслонка двигается,как только дошла до места замыкается контакт и на массу,и мотор в СТОП.Можно заслонку в любом месте остановить,надо ручку из крайнего положение перевести в центр и заслонка СТОП.Схем подключения уйма в сети,сложного ничего.

_________________
VWШНива 1.9 TDI (ЗДТ,ABS/EDS,климат контроль,LED головной свет)

pavel_raybcov, день добрый!

Интересно. Посмотрел даташит - напрямую мотор подключать сыкотно. Там кратковременно допустим ток не более 1.6 А. Этого хватает или надо управление и силовые части разносить? Схем действительно много, но если есть уже опробованная то было бы вообще клево. Если не трудно, то накидайте сюда.

_________________
Я по натуре оптимист. Все будет хорошо, а дату лучше не уточнять.
óÔÔò ʕ·͡ᴥ·ʔ óÔÔò ¡ иɯʎdʞ ин ʞɐʞ 'ɐнɔɐdʞǝdu qнεиЖ

waik, Так я тебе и говорю,взял первую попавшуюся схему и собрал,ток промеряю позже,ну думаю что 300-400 ма от силы хавает вся схема.Так что собирай и не думай.



Кстати,я тут подумал,вместо оконечников можно попробовать использовать резистор тот что внутри мотора стоит,главное чтоб сопротивление навесное подобрать когда в крайнем положении будет мотор.Надо чтоб 0 был на входах микрухи,а логический НОЛЬ это по моему 0.5 вольта у ТТЛ серии,но я не уверен.Но попробовать можно.Я уже не смогу,так как поставил всё на место и собираю потихоньку.

_________________
VWШНива 1.9 TDI (ЗДТ,ABS/EDS,климат контроль,LED головной свет)

pavel_raybcov, посмотрел кучу сайтов и нигде не нашел описаний к редуктору.



Чего у него где, в каких разъемах? У меня его пока нет живьем, протыкать не могу

_________________
Я по натуре оптимист. Все будет хорошо, а дату лучше не уточнять.
óÔÔò ʕ·͡ᴥ·ʔ óÔÔò ¡ иɯʎdʞ ин ʞɐʞ 'ɐнɔɐdʞǝdu qнεиЖ

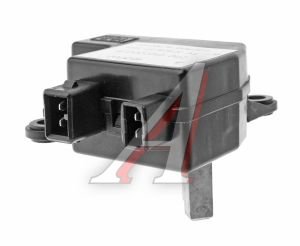

waik, плохо искал. Даже на нашем форуме есть. Левый - питание мотора (ММР), правый - резистор (ДПВ). Только бери не как на фото, а с силуминовым валом, они получше будут.

_________________
VIN X9L212300300049xx, продана, теперь я пузотер.
Антиреклама МСК (Московской страховой): Козлы.
РосГосСрах: окраска 3-х элементов, по их мнению, стОит 4600руб!
Амортизаторы Plaza (Плаза) - отстой.

yaro, спасибо. Теперь можно в навесном монтаже попробовать собрать схемку. Только редуктор купить и мелкосхему проверить - может и не рабочая.
Правда не нашел BA6209, а от самсунга KA8301 от видиомагнитофона. Вроде пишут что аналог по току и напряжению.

А на нашем форуме это где могло быть? На будущее...

_________________
Я по натуре оптимист. Все будет хорошо, а дату лучше не уточнять.
óÔÔò ʕ·͡ᴥ·ʔ óÔÔò ¡ иɯʎdʞ ин ʞɐʞ 'ɐнɔɐdʞǝdu qнεиЖ

waik, поиск рулит. http://yandex.ru/sitesearch?text=%D0%B4 ... hid=105853

_________________
VIN X9L212300300049xx, продана, теперь я пузотер.
Антиреклама МСК (Московской страховой): Козлы.
РосГосСрах: окраска 3-х элементов, по их мнению, стОит 4600руб!
Амортизаторы Plaza (Плаза) - отстой.

Доброго времени суток!

Уважаемые шнивоводы Возник актуальный вопрос:
у меня сломался рычаг тяги заслонки салонного фильтра отопителя
(пластиковая черная фигулька что вставляется в оранжевую заслонку НА ФОТО ЖЕЛТАЯ)
пошел на авторынок, не нашел, подбирал-подбирал, вроде от 4-ки похожая, воткнул вроде она!! отдал 150 рублей (((((
возник вопрос в том чтобы установить моторедуктор на эту заслонку

ВОЗМОЖНО ли это или нет? и какой кровью обойдется доработка?

в настоящий момент (пока разбирал-собирал торпеду чуть покасился корпус заслонки НА ФОТО КРАСНЫЙ и она НА ФОТО ЗЕЛЕНАЯ туго проворачивается туда-сюда, тяга не тянет особо, боюсь опять пластмаска крякнется)
[/img]

sinnertrue, так практически вся тема посвещена этому. По крайней мере последние страницы. Я к великому моему сожалению пока продолжаю вынашивать идею. До реализации довести не получается... Но в голове бродит.
Моторедуктор хочется именно на этот рычаг прицепить... примеры реализации чуть выше по теме.
