Парни выкурил всю тему, идет осмысление, но вот была у меня задумка подключить по схеме, реализованной с завода, вот http://files.mail.ru/1E6E76DCD2AE4DB8A9 ... 26CCA9?t=1 и сама схемка, получается потребуется только ДД другой приборохлить. Главный вопрос! Исполнимо с комплектами фрост или август ?
Спецификации элементов на схеме нет (они по мурзилке ЗР для рестайлинговых), но всеже:
1, 2 колодки жгутов
6 реле кондея
7 предохранитель
8 ДД
9 компрессор
28 кнопка вкл.
S общие точки с приходящими потребителями
М7.9.7 мозг

_________________
Кварц, L 2010_БК Штат;_BFGKM2 215;_SACHS;_чип Е2;_АНЦ ISAI;_44 РВ, РШ, ГБЦ, болты; 4-2-1;_белкард-04;_пружины Иж-Тех+ амо Tokico газ-мяс;_+фрост;+115А;_шнорк.
[img:42dc1fa6d7]http://content.foto.mail.ru/list/ss-/_myphoto/i-18.jpg[/img:42dc1fa6d7]

Смотри страницу выше. Сделал Фрост по заводской схеме с другим ДД.

Sneg, ага разобрался, спасибо

_________________
Кварц, L 2010_БК Штат;_BFGKM2 215;_SACHS;_чип Е2;_АНЦ ISAI;_44 РВ, РШ, ГБЦ, болты; 4-2-1;_белкард-04;_пружины Иж-Тех+ амо Tokico газ-мяс;_+фрост;+115А;_шнорк.
[img:42dc1fa6d7]http://content.foto.mail.ru/list/ss-/_myphoto/i-18.jpg[/img:42dc1fa6d7]

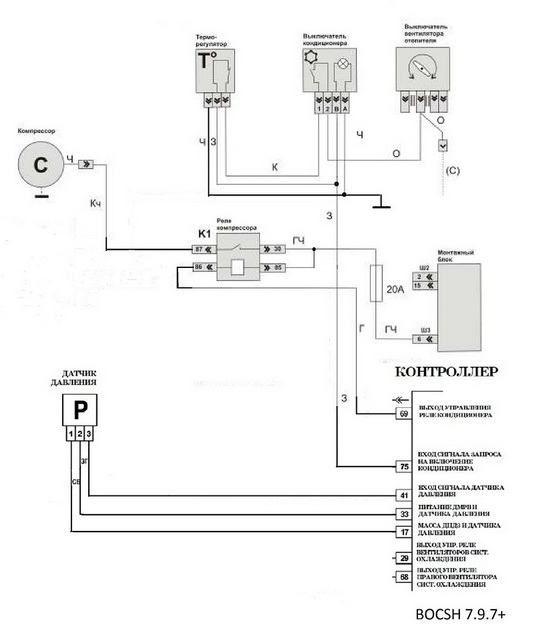

Окончательная схема подключения Фроста с ДД от мерса. http://www.chevy-niva.ru/album_pic.php?pic_id=49833

неудачная картинка, мелко

_________________
Кварц, L 2010_БК Штат;_BFGKM2 215;_SACHS;_чип Е2;_АНЦ ISAI;_44 РВ, РШ, ГБЦ, болты; 4-2-1;_белкард-04;_пружины Иж-Тех+ амо Tokico газ-мяс;_+фрост;+115А;_шнорк.
[img:42dc1fa6d7]http://content.foto.mail.ru/list/ss-/_myphoto/i-18.jpg[/img:42dc1fa6d7]

Так лучше? Исправил

Ну плюс можно и от сюда взять. В заводском исполнении эта релюха стоит под мозгами и плюс (ее обмотки) общий с реле зажигания, топливного насоса и д.р.

Вот нагляднее, с датчиком от мерсика

http://yadi.sk/d/Tbqb3uTpQyxpw
