там походу таймер 555 стоит на управление. Если с цешкой дружишь потыкай по ножкам. На третьей ноге у микрухи должны быть импульсы. если мерить цешкой, то при полностью выкрученном резисторе должно быть близко к напряжению на ноге 4,8. При минимуме резюка- ноль. ну или около. Если импульсов нима ни так ни сяк- посмотри что твориться на 6,2 ноге. там тоже должно меняться. если ни там ни сям нет изменений при кручении резюка, прозвони резистор на целостность. если орезюк цел, то микрухе трендец.

Добавлено спустя 2 минуты 34 секунды:

вот примерная схема. тока вместо "хеатора" твой моторчик. ну и диода на схеме нет. он параллельно моторчику.

Добавлено спустя 1 минуту 38 секунд:
да и кабэ это, я сам не смотрел как у нас мотрчик массой развязан то от управления? если не развязан то хрень...

Ну, это вопрос религии.
Так, типа потрепаться...
Тыж для чего то искал задающий резистор.
Причем , именно проволочный...
Или нет?

не оно, на плате с 4 ноги напрямую на затвор без резака, питание + на 1 и 5 ноги, минус 8 нога

_________________
RS0Y5-42-02D

Ребята, как еще объяснить???
Или не читает никто?
Мне нужен был резистор, просто БОЛЬШИЙ по размеру, с тем же номиналом!!!
Для того, чтоб влез нормально в штатное место и ручка, штатная же, наделась!!!!!!!!!!!!!!!
По барабану его конструкция, мощность и т.п.!!!
Какой удалось найти, тот и воткнул.
Или у кого-то есть мысли, как приколхозить на штатное место то, с чем продают в 100% случаев, эти ШИМы ???

_________________
Хорошего привода должно быть много!
Амулет(2003)L->Сочи(2010)LC->Графит(2017)GLC

порыскай тут https://www.chipdip.ru/catalog-show/potentiometers

Ну ,...
Тогда вот тебе прямой вопрос:
Какие условия эксплуатации этой хрени с Али?
Температура, влажность, ещё чего...
В машинке то они далеко не комнатные.
Слабо ткнуть?
Заказал же уже, наверное

Так я и говорю: вопрос религии.
Хочешь менять эту хрень с Али, твое дело.
Тем более, что стоит то оно- даже мне с пенсии купить запросто.
Времени жизни вот только маловато у меня, чтобы тоже менять, да менять.
Потому и интересуюсь,по какой причине оно ,,вылетело,,.
А примерное устройство я ещё 8 лет назад, оказывается,
освоил.

Рыскал уже когда-то...
Вот, фильтры по нужным параметрам - ни пса нет
https://www.chipdip.ru/catalog-show/pot ... =UbJ&ps=x2


Не на Али заказал! На Озоне.
Про условия, вообще, не вникал.
Оттуда -
Описание
ШИМ-регулятор мощности, скорости электродвигателя, 10...60В, 20А, размер 76x44x26мм

Регулятор предназначен для управления мощностью/скоростью вращения электродвигателей постоянного тока, а также любых нагрузок, допускающих регулировку мощности ШИМ-модуляцией, например, лампы накаливания, светодиодные фонари и прожекторы, светодиодные ленты, нагревательные приборы.

Основные технические характеристики регулятора:

Рабочее напряжение: 10...60В DC

Максимальный ток: 20А

Номинальный ток: 18А

Частота ШИМ: 25кГц

Диапазон ШИМ: 0...100%

Управление: выносной потенциометр

Исполнение: открытая плата

Размеры: 76x44x26мм

_________________
Хорошего привода должно быть много!
Амулет(2003)L->Сочи(2010)LC->Графит(2017)GLC

@Grish@ ,

Мы читать умеем..
А ты не серчай.
Судя по читаемому, вы летуны.
Каково будет, если обслуга не по регламенту чего сделает?
Да и у вас... Не та скорость и угол атаки....
Тут вот Rikki Вам намекал про сток- затворные дела.
Я чего то распинаюсь...
Ладно, проехали.

Получишь, обработай его хотя бы цаппон-лаком.
Места пайки.
Посмотри, что написано на электролитах.
Почти 100%- +105.
А в хороших светодиодных лампочках они стоят -30+105.
Смекаешь?
Да и мелкосхемы/ транзисторы- тоже имеют температурный
Диапазон ибо расширения сжатия, ещё чего..

Наш аналог ШИМ микросхема, металлокерамика, позолота и
все такое, имеет -60 градусов,+ не помню сколько.

Пару страничек назад кто-то фотку приводил резистора.
Имхо- наиболее подходящий из широко распространенных. Если вал смазать, да сзади цаппон-лаком по стыку-то вполне герметичный будет.
За ресурс только не скажу.

@Grish@ ,
На твоей картинке я увидел ШИМ на основе 555 таймера, по этой схеме.

2 мосфета в параллель, на больших радиаторах, ихи затворы идут на 3 ногу, через резисторы. На маленьких радиаторах стабилизатор питания и сдвоенный обратный диод (это по печатной плате с другой картинки).
2-6 ноги микросхемы соединены. Регулировка (средний вывод резистора) на 7 ногу идёт.
Микросхемка в любом ларьке копеешной ценой, Можно заменить, если она вышла из строя..
На АЛИ это здесь, размеры платы совпали
https://aliexpress.ru/item/100500234894 ... 0225176002

При такой схеме, обратный диод гасит выбросы, закидывая их на плюсовую шину. Там хоть и стоят кондёры по питанию, но на холоде они сильно теряют ёмкость и эффективность, не исключено, что повреждён стабилизатор, на маленьком радиаторе.
Неплохо бы озвучить элементы, что на радиаторы прикручены.

Не хватает этой схеме защитных диодов, чтобы от перенапряжений спасти элементы, чего нить на 24в, типа 1.5КЕ24, тож копейки ценой.

Ничего страшного, обычные дела, легкоустраняемые. Опыт он ведь с делами приходит, за одного битого не зря двух небитых дают. Ну сломалось, починил, учёл и нефиг бояться, машину не останавливает эта девайсина.

_________________
Шнива 2007г. Двухрядники и ступицы от МВН. Натяжитель Исаи. БК Штат шеви вектор м.

нет там основы 555 ))), а есть следующее
https://aliexpress.ru/popular/ccmhcn.ht ... g478044388

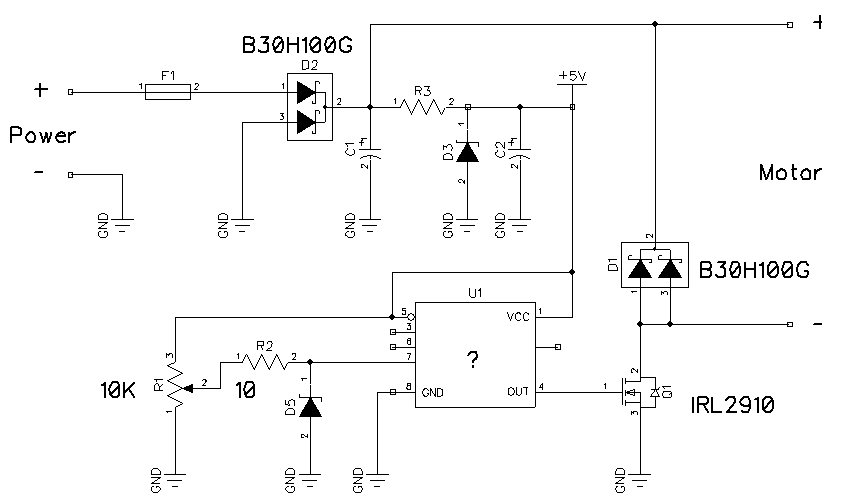

спасибо Сергею что отправил сей девайс для изучения и ремонта, с которого была срисована схема


номиналы части элементов не подписывал, ни к чему, итак все понятно, но большой вопрос по контроллеру , поверхность его затерта...

по итогу проверки элементов выявлен вылетевший мосфет, что с контроллером пока неизвестно ...
