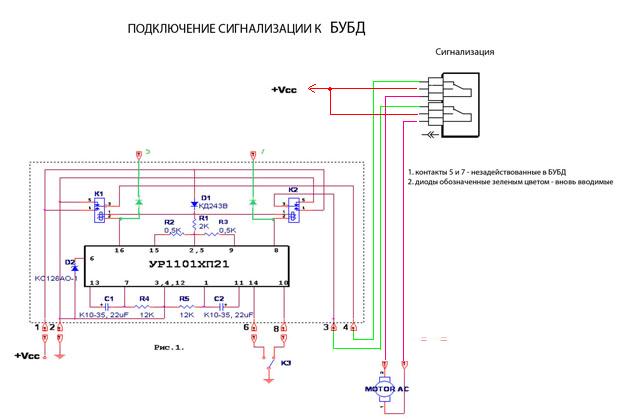

Собираюсь установить сигнализацию. Хочу чтобы центральный замок срабатывал как от ключа так и от брелка. Чтобы не резать провода у БУБД хочу на свободные контакты блока 5 и 7 (уточнить) завести управляющие импульсы от сигналки. Предлагаю обсудить схему.
Возможно диоды не нужны вовсе. Мои изменения нарисованы зеленым цветом.

_________________
Syytogor

Svytogor, Посмотри в FAQ,там очень популярно все описано, сам ставил, все работает без проблем!!! http://wiki.chevy-niva.ru/ChevyNivaFAQ/ ... ть#TOC_3

Svytogor, схема не новА и опробована не одним человеком. У меня именно такая. Диоды тоже впаял - лишними не будут:
http://www.chevy-niva.ru/viewtopic.php?p=544211#544211
http://www.chevy-niva.ru/viewtopic.php?p=776830#776830
http://www.chevy-niva.ru/viewtopic.php? ... 36#1616836

_________________
"...правильнописание у меня хорошее, но почему-то хромает..."(с)

Чем проще, тем надежней. На данной схеме ЦЗ и сигнализация не зависят друг от друга, общими являются лишь проводка и электропривода замков. Питание, общее по схеме, желательно развести, сигу запитать от АКБ.

Lomonosov, спасибо за вселенную уверенность. Конечно существует какое-то количество схем подключений. Они есть и у "криворуких" установщиков и у форумчан. Но данная схема хороша тем, что ключ управляет входным каскадом БУБД, а Сигналка выходным. Таким образом получается независимое управление центральным замком. Не надо резать провода, достаточно вскрыть блок и 4 раза тыкнуть паяльником. А к проводам сигналки заранее припаять 2 разьема (мамки должно быть), а затем всунуть в штатный разьем БУБД. Вот добраться до БУБД для меня и будет самая сложная часть установки сигнализации.
Любимых женщин с праздником!

_________________
Syytogor

В догонку
Вот и фото из форума
Отдельное спасибо Иван555

_________________
Syytogor

Резать провода, в схеме "по силе", не надо. Надо вынуть две "мамы" из колодки и вставить туда другие. Снимать блок с авто не надо (а это гемморой). С точки зрения надёжности, ремонтопригодности схема с вмешательством в блок хуже, хотя, не спорю, выглядит красивее.

Не соглашусь тут с тобой. У этой схемы есть один минус - сигналка управляет выходным какскадом слаботочно. Реле не всегда хорошо отрабатывают слабые токи. Поэтому есть схема которая управляет непосредственно по силовым проводам:


(Сорри, что переделал из твоей).
Это схема как и твоя, абсолютно также работает, но управление через реле сигналки идут по силовому каналу.

_________________
"...правильнописание у меня хорошее, но почему-то хромает..."(с)

Lomonosov, а как же высказывание:
"Svytogor, схема не новА и опробована не одним человеком. У меня именно такая. Диоды тоже впаял - лишними не будут".

и вторая мысль:
"Не соглашусь тут с тобой. У этой схемы есть один минус - сигналка управляет выходным какскадом слаботочно. Реле не всегда хорошо отрабатывают слабые токи."

Что обозначает слаботочно? Ведь на обмотку реле К1 и К2 БУБД от сигналки со встроенных реле придет конкретный минус. А на второй вывод этих обмоток приходит постоянно + с аккумулятора. Таким образом эти реле будут срабатывать, соответственно сработает центральный замок. Какая цепь слаботочна?
Или что-то не так?
С уважением? Svytogor

_________________
Syytogor

Svytogor, объясняю.
Слаботочно - значит сигнал на проводе меньше полампера. Силовой сигал - ток в коммутирующем устройстве больше 5 ампер.
"Минус" бывает разным. Одно дело, когда через "минус" идет ток в ноль целых эндцать десятых ампер, а другое дело когда через этот "минус" идет ток в несколько ампер
