ВСЕМ здрасти! В деревне рядом с домиком стоит бытовка, нужно в нее электричество провести...Нужна схемка проводки, кто нибудь может нарисовать (начертить)?

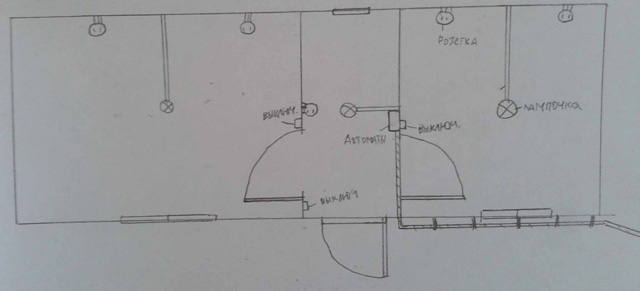

Схема бытовки и планируемых точек... (две комнаты, прихожка)

_________________
ВАЗ-21063>ВАЗ-21122>ШН-L>Веста


Вернуться к началу
 Профиль Фотоальбом


Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 04 июл 2013, 18:07
Старожил
Старожил

    430
  •  2129
  • 63
  •   2

  •  30 ноя 2009, 13:27

  •  Питер

Блог: Просмотр записи (0)
Ingvar76 писал(а):
ВСЕМ здрасти! В деревне рядом с домиком стоит бытовка, нужно в нее электричество провести...Нужна схемка проводки, кто нибудь может нарисовать (начертить)?

Чертить - это вряд ли. Это часы работы.

Общие идеи:

- На розетки кабель 3*2.5мм2, обязательно с заземлением. Автоматы 10 или 16 ампер. Определитесь, где брать защитную землю: по схеме TT или по схеме TN-C-S. В деревне с воздушной линией обычно безопаснее TT, а в щите при этом минимум два УЗО.

- Земляной провод нельзя "шлейфовать", наращивать дальше на контактах самой розетки. Фазу и ноль - можно.

- На свет кабель 2*1,5 или 3*1,5. Желательно с заземлением, но не обязательно. Автоматы 6А.

- Мокрую технику (водогрей, уличные розетки...) и критически важную технику (холодильник, охранную сигнализацию...) разносить по разным группам и разным УЗО. Чтобы залитая дождём уличная розетка не отключала холодильник.

- Кабели ПУНП и любые многожильные в проводке запрещены. Стандартно ВВГ-нг, допустимо NYM.


Вернуться к началу
 Профиль Фотоальбом


Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 05 июл 2013, 07:41
Аватара пользователя
Резидент
Резидент

    10
  •  175
  • 49
  •   38

  •  16 июн 2010, 20:44

  •  Москва, Лефортово

Блог: Просмотр записи (0)
aal писал(а):
Чертить - это вряд ли. Это часы работы.

Общие идеи:

- На розетки кабель 3*2.5мм2, обязательно с заземлением. Автоматы 10 или 16 ампер. Определитесь, где брать защитную землю: по схеме TT или по схеме TN-C-S. В деревне с воздушной линией обычно безопаснее TT, а в щите при этом минимум два УЗО.

- Земляной провод нельзя "шлейфовать", наращивать дальше на контактах самой розетки. Фазу и ноль - можно.

- На свет кабель 2*1,5 или 3*1,5. Желательно с заземлением, но не обязательно. Автоматы 6А.

- Мокрую технику (водогрей, уличные розетки...) и критически важную технику (холодильник, охранную сигнализацию...) разносить по разным группам и разным УЗО. Чтобы залитая дождём уличная розетка не отключала холодильник.

- Кабели ПУНП и любые многожильные в проводке запрещены. Стандартно ВВГ-нг, допустимо NYM.

Согласен, чертеж может занять до двух часов, а рисунок можно за минуту набросать... :smile_nod:
Землю планирую от домика (щитка) взять...что значит "шлейфовать"? кабель прикупил, но какое сечение уже не помню...одножильный медный провод, розетки с землей, на свет-без земли, уличных розеток не планирую...Общий автомат каким номиналом должен быть?

_________________
ВАЗ-21063>ВАЗ-21122>ШН-L>Веста


Вернуться к началу
 Профиль Фотоальбом


Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 05 июл 2013, 09:35
Старожил
Старожил

    430
  •  2129
  • 63
  •   2

  •  30 ноя 2009, 13:27

  •  Питер

Блог: Просмотр записи (0)
Ingvar76 писал(а):
Землю планирую от домика (щитка) взять...что значит "шлейфовать"?

Когда розетки связаны в цепочку отдельными кусками кабеля. Удобно при монтаже, но надо помнить про условие для земли. Любая розетка рано или поздно развалится от грубого втыкания-вытыкания вилки, и при этом не должна разрываться проходящая через неё земля следующих розеток в цепочке.

Ingvar76 писал(а):
кабель прикупил, но какое сечение уже не помню...одножильный медный провод,

Главное - чтоб не белый :-). Не ПУНП.

Ingvar76 писал(а):
розетки с землей, на свет-без земли, уличных розеток не планирую...Общий автомат каким номиналом должен быть?

Вам решать. Сколько вам там надо по мощности, но не больше, чем позволяет кабель между строениями. Автомата перед кабелем, в доме, достаточно - в самой бытовке общий не особо нужен.


Вернуться к началу
 Профиль Фотоальбом


Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 05 июл 2013, 12:53
Аватара пользователя
Резидент
Резидент

    10
  •  175
  • 49
  •   38

  •  16 июн 2010, 20:44

  •  Москва, Лефортово

Блог: Просмотр записи (0)
aal писал(а):
Цитата:

Главное - чтоб не белый :-). Не ПУНП.


Нашел товарный чек: провод2х1,5; провод 3х1,5; провод 3х2,5...кабель с белой внешней изоляцией, но шифр не помню...у меня в доме похожим кабелем разводка сделана. Для розеток 1,5 будет мало? Каким кабелем от домика до бытовки тянуть? 2,5 хватит? общий автомат удобно: вырубил-бытовка обесточена :smile_nod:

_________________
ВАЗ-21063>ВАЗ-21122>ШН-L>Веста


Вернуться к началу
 Профиль Фотоальбом


Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 05 июл 2013, 13:48
Старожил
Старожил

    430
  •  2129
  • 63
  •   2

  •  30 ноя 2009, 13:27

  •  Питер

Блог: Просмотр записи (0)
Ingvar76 писал(а):
Нашел товарный чек: провод2х1,5; провод 3х1,5; провод 3х2,5...кабель с белой внешней изоляцией, но шифр не помню...

Белой или серой? Белый у нас обычно только ПУНП, редчайше ВВГ. Серый NYM. ПУНП полностью запрещён с 2007 года, но торговле и производителям пофиг.
http://www.punp.ru/

Ingvar76 писал(а):
у меня в доме похожим кабелем разводка сделана. Для розеток 1,5 будет мало?

Нормально, если автоматы 10А. Бытовая техника с постоянной мощностью больше 2,2 кВт встречается редко, а кратковременно автомат 10А надёжно выдерживает 3 киловатта.

Ingvar76 писал(а):
Каким кабелем от домика до бытовки тянуть? 2,5 хватит?

С автоматом 20А. Хватит или нет - решать Вам.

Ingvar76 писал(а):
общий автомат удобно: вырубил-бытовка обесточена :smile_nod:

Такой автомат обязан быть в доме, перед кабелем. Нужен ли второй, в бытовке - дело хозяйское.


Вернуться к началу
 Профиль Фотоальбом


Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 05 июл 2013, 15:00
Аватара пользователя
Резидент
Резидент

    10
  •  175
  • 49
  •   38

  •  16 июн 2010, 20:44

  •  Москва, Лефортово

Блог: Просмотр записи (0)
aal писал(а):
Белой или серой? Белый у нас обычно только ПУНП, редчайше ВВГ. Серый NYM. ПУНП полностью запрещён с 2007 года, но торговле и производителям пофиг.
http://www.punp.ru/


скорее всего это пресловутый ПУНП... :

_________________
ВАЗ-21063>ВАЗ-21122>ШН-L>Веста


Вернуться к началу
 Профиль Фотоальбом


Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 05 июл 2013, 15:20
Аватара пользователя
Резидент
Резидент

    70
  •  490
  • 57
  •   0

  •  17 ноя 2009, 15:07

  •  Киров

Блог: Просмотр записи (0)
Очень часто сейчас продают кабель произведенный не по ГОСТу, а по ТУ. К примеру, 1,5 кв.мм тянет только на один квадрат, а то и меньше.

_________________
ОКА 1997-2006, ШНИВА L 2006-2017, ШНИВА GLC 2017-


Вернуться к началу
 Профиль


Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 05 июл 2013, 15:33
Старожил
Старожил

    430
  •  2129
  • 63
  •   2

  •  30 ноя 2009, 13:27

  •  Питер

Блог: Просмотр записи (0)
Сергей468 писал(а):
Очень часто сейчас продают кабель произведенный не по ГОСТу, а по ТУ. К примеру, 1,5 кв.мм тянет только на один квадрат, а то и меньше.

Это лечится занижением нагрузки. На освещение 1 мм2 более чем достаточно, под автоматом 6А более чем безопасно. То же самое по розеткам: даже умеренно нечестные 2,5 мм2 под 16А не перегреются.

Плохая конструкция изоляции - не лечится.

Чтобы не выбрасывать всё - можно купленный трёхжильный кабель использовать на освещение, под автоматами 6А и обязательно УЗО, при обязательном заземлении центральной жилы. Тогда УЗО будет ловить нарушения изоляции при малом токе утечки, на безопасной стадии.


Вернуться к началу
 Профиль Фотоальбом


Не в сети
 Заголовок сообщения:
Сообщение Добавлено: 07 июл 2013, 20:03
Аватара пользователя
Резидент
Резидент

    10
  •  175
  • 49
  •   38

  •  16 июн 2010, 20:44

  •  Москва, Лефортово

Блог: Просмотр записи (0)
aal писал(а):

Чтобы не выбрасывать всё - можно купленный трёхжильный кабель использовать на освещение, под автоматами 6А и обязательно УЗО, при обязательном заземлении центральной жилы. Тогда УЗО будет ловить нарушения изоляции при малом токе утечки, на безопасной стадии.

УЗО-как расшифровывается? Как выглядит? :
